امروزه معادن، کارخانهها و شهرکهای صنعتی برای مدیریت مؤثر عملیات، ایمنی کارکنان و افزایش بهرهوری به زیرساختهای ارتباطی و نظارتی یکپارچه نیاز دارند. استفاده از تجهیزات مستقل و جدا از یکدیگر معمولاً باعث افزایش هزینههای نگهداری، پیچیدگی مدیریت و محدود شدن قابلیت توسعه در آینده میشود.

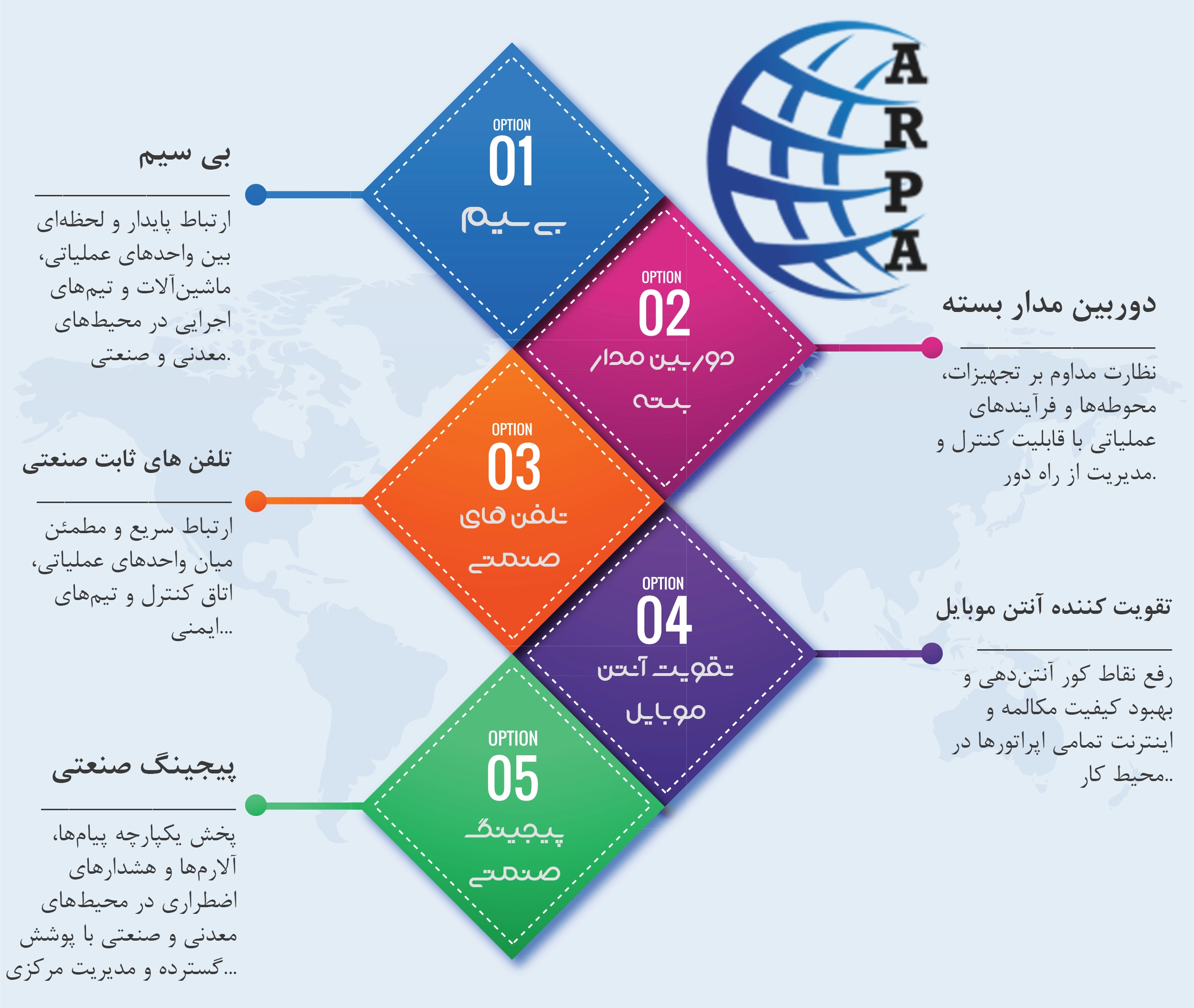

آرپانت با ارائه راهکارهای یکپارچه، امکان اتصال و مدیریت تمامی سیستمهای ارتباطی و نظارتی را بر بستر یک زیرساخت مشترک فراهم میکند.

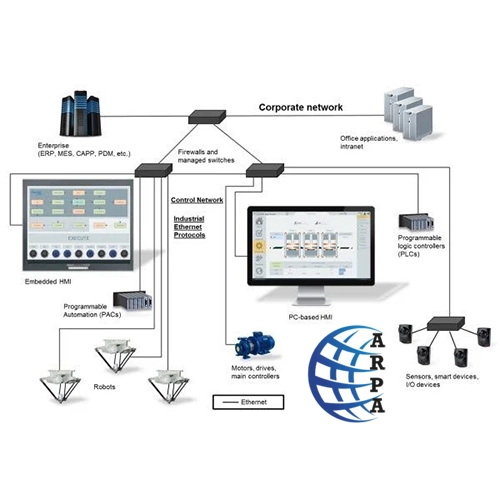

شبکه صنعتی ستون فقرات ارتباطات در مجموعههای صنعتی محسوب میشود و بستر لازم برای انتقال اطلاعات، تصاویر، صدا و دادههای عملیاتی را فراهم میکند.

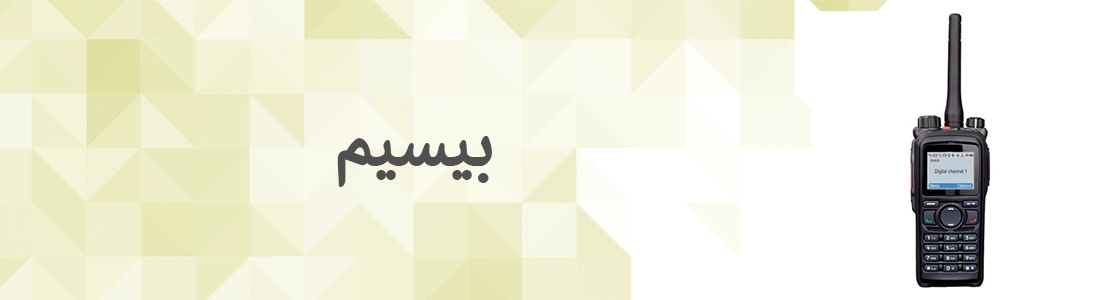

راهکارهای ارتباط رادیویی حرفهای برای معادن، کارخانهها و پروژههای صنعتی که امکان ارتباط سریع و پایدار میان واحدهای عملیاتی و مدیریتی را فراهم میکنند.
سیستمهای نظارت تصویری تحت شبکه برای کنترل محوطهها، خطوط تولید، ماشینآلات، انبارها و بخشهای مختلف مجموعه از طریق اتاق کنترل مرکزی.
ایجاد ارتباط پایدار میان واحدهای عملیاتی، اتاق کنترل، نگهبانی، تعمیرات و بخشهای مختلف مجموعه بدون وابستگی به تلفن همراه افراد.

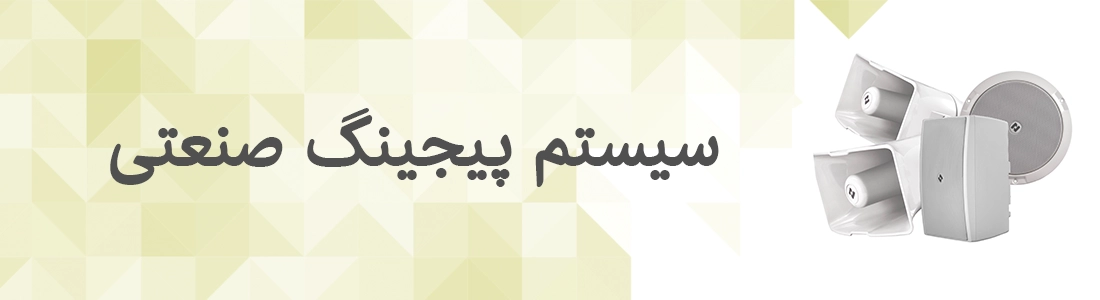

پخش پیامهای عمومی، هشدارهای ایمنی، فراخوان پرسنل و اطلاعیههای عملیاتی در تمامی بخشهای معدن یا کارخانه از طریق شبکه.
ایجاد پوشش پایدار تماس و اینترنت همراه در ساختمانهای اداری، سولهها، معادن، تونلها و سایر نقاطی که با ضعف آنتندهی اپراتورها مواجه هستند.
هدف از یکپارچهسازی این سیستمها، ایجاد بستری پایدار، قابل توسعه و قابل مدیریت برای افزایش ایمنی، تسهیل ارتباطات و بهبود عملکرد عملیاتی در معادن و صنایع است.

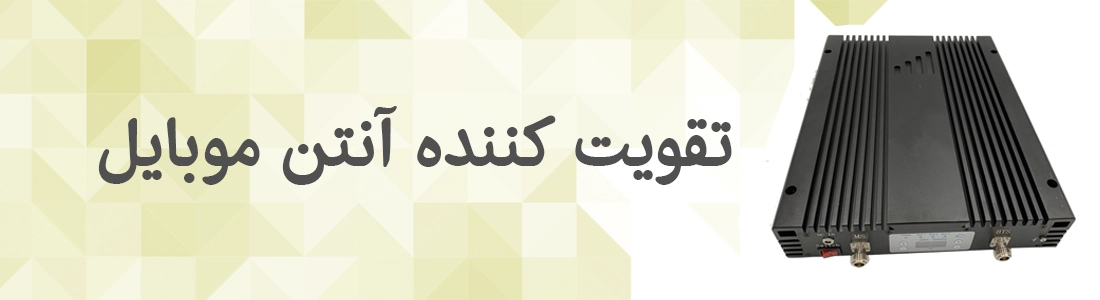

دستگاه تقویت آنتن موبایل یا Mobile Signal Booster / Repeater تجهیزی برای بهبود پوشش شبکه موبایل در محیطهایی است که سیگنال اپراتور ضعیف، ناپایدار یا در بعضی نقاط غیرقابلاستفاده است.
این سیستم با دریافت سیگنال موجود از شبکه موبایل، تقویت و پردازش آن و سپس توزیع مجدد سیگنال در محیط موردنظر، میتواند شرایط مناسبتری برای برقراری تماس و استفاده از اینترنت موبایل ایجاد کند.
البته عملکرد یک سیستم تقویت آنتن فقط به توان دستگاه وابسته نیست. کیفیت سیگنال ورودی، فرکانس، اپراتور، نوع آنتن، کابلکشی، افت مسیر، ایزولیشن بین آنتنها و نحوه توزیع سیگنال همگی در نتیجه نهایی تأثیر دارند.
تقویتکننده آنتن موبایل تجهیزی RF است که برای دریافت و بازتوزیع سیگنال شبکه در محدودهای که پوشش مناسبی ندارد استفاده میشود.
این تجهیزات معمولاً بین یک آنتن گیرنده در سمت شبکه و یک یا چند آنتن پوششدهنده در محیط قرار میگیرند.
به زبان ساده، سیستم سیگنال موجود را از نقطه مناسب دریافت میکند، آن را در باند فرکانسی موردنظر تقویت کرده و سپس در محدودهای که به پوشش بیشتری نیاز دارد منتشر میکند.
به همین دلیل، انتخاب دستگاه باید بر اساس شرایط واقعی محل انجام شود و صرفاً نمیتوان بر اساس متراژ یا عدد توان خروجی یک مدل، درباره مناسب بودن آن تصمیم گرفت.

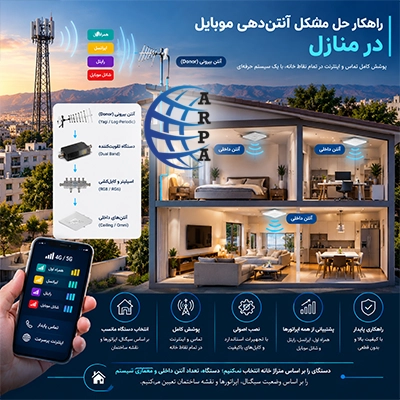

یک سیستم معمولی تقویت پوشش موبایل از چند بخش اصلی تشکیل میشود:
آنتن Donor معمولاً در بیرون ساختمان یا در نقطهای نصب میشود که سیگنال شبکه کیفیت مناسبی دارد.
این آنتن میتواند بر اساس شرایط پروژه از انواع مختلف آنتنهای جهتدار مانند Yagi یا LPDA استفاده کند. در پروژههای صنعتی و معدنی، انتخاب و جهتدهی صحیح آنتن گیرنده اهمیت زیادی دارد.
سیگنال دریافتشده از طریق کابل کواکسیال به دستگاه منتقل میشود.
دستگاه پس از پردازش سیگنال، آن را در باند موردنظر تقویت میکند و از مسیر خروجی به سمت آنتنهای پوششدهنده میفرستد.

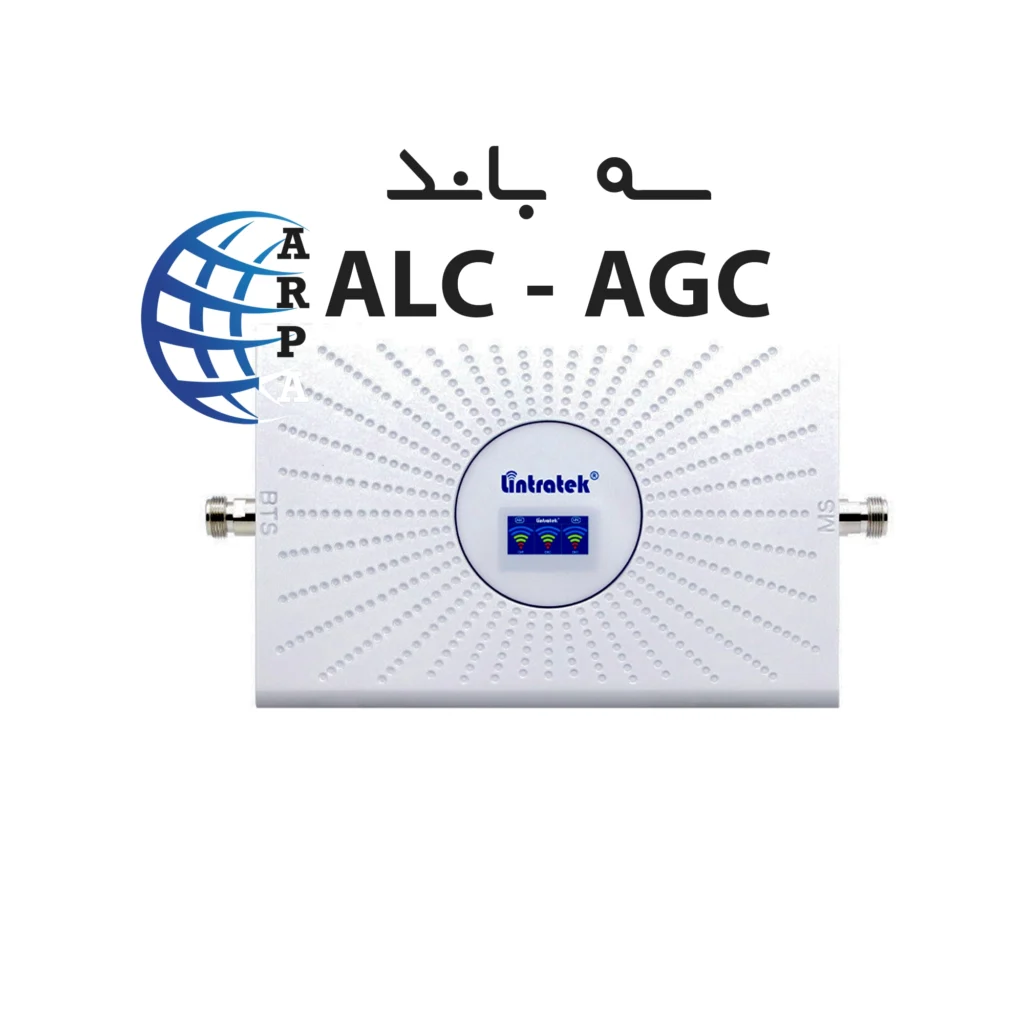

بسته به مدل دستگاه، امکاناتی مانند Gain Control، AGC و ALC نیز میتواند برای کنترل سطح سیگنال و عملکرد پایدار سیستم وجود داشته باشد.
سیگنال تقویتشده از طریق آنتنهای سرویس در محیط توزیع میشود.
نوع، تعداد و محل نصب این آنتنها به شکل محیط، مساحت، موانع، تعداد کاربران و سطح پوشش موردنیاز بستگی دارد.
در پروژههای کوچک ممکن است یک یا چند آنتن کافی باشد، اما در مجموعههای بزرگ صنعتی، کارخانهها یا معادن ممکن است طراحی چند ناحیه پوشش یا استفاده از ساختارهای DAS ضروری باشد.
خیر؛ این یکی از مهمترین نکات در طراحی سیستمهای تقویت آنتن موبایل است.
بوستر یا ریپیتر نمیتواند از هیچ، سیگنال شبکه ایجاد کند.
دستگاه باید سیگنال قابلاستفادهای را از شبکه دریافت کند تا بتواند آن را تقویت و در محیط توزیع کند.
بنابراین اگر سیگنال ورودی بسیار ضعیف باشد، کیفیت مناسبی نداشته باشد یا اصلاً پوشش شبکه در محل وجود نداشته باشد، ابتدا باید شرایط دریافت سیگنال بررسی شود.
در پروژههای تخصصی، پیش از انتخاب دستگاه معمولاً وضعیت سیگنال اپراتورها در نقاط مختلف بررسی میشود.
کاربرد این تجهیزات محدود به ساختمانهای مسکونی نیست. بسته به طراحی سیستم، از آنها در پروژههای مختلفی استفاده میشود.

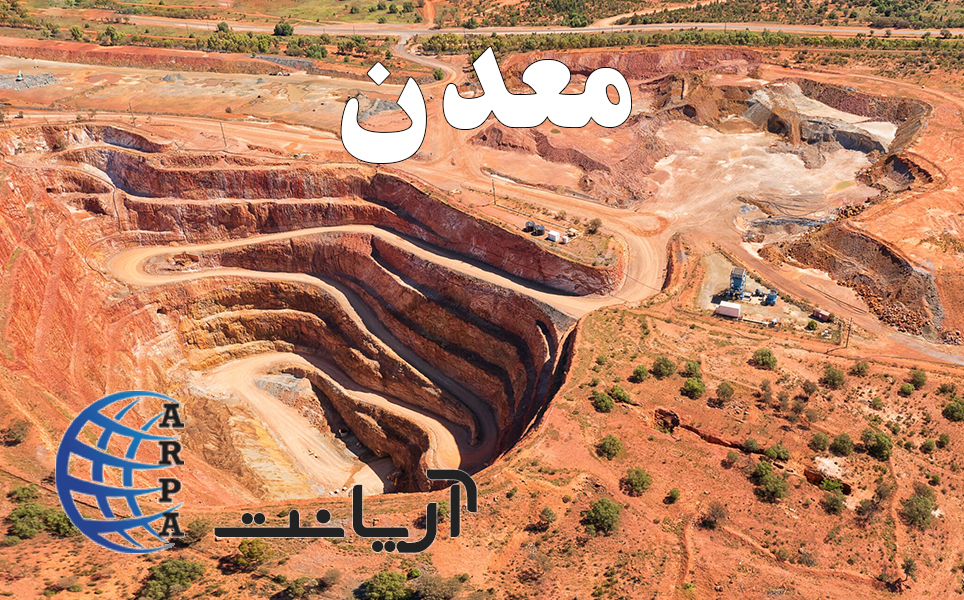

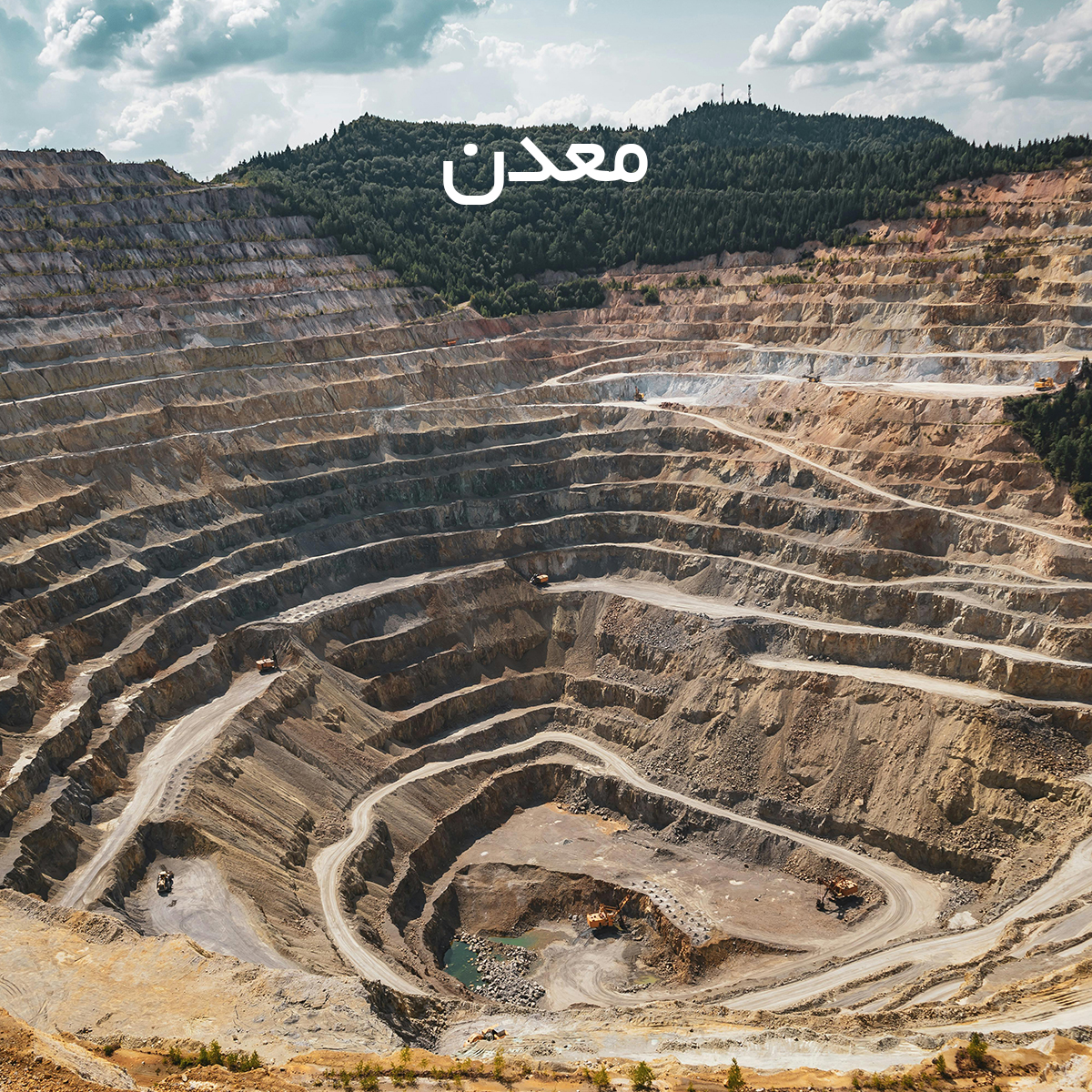

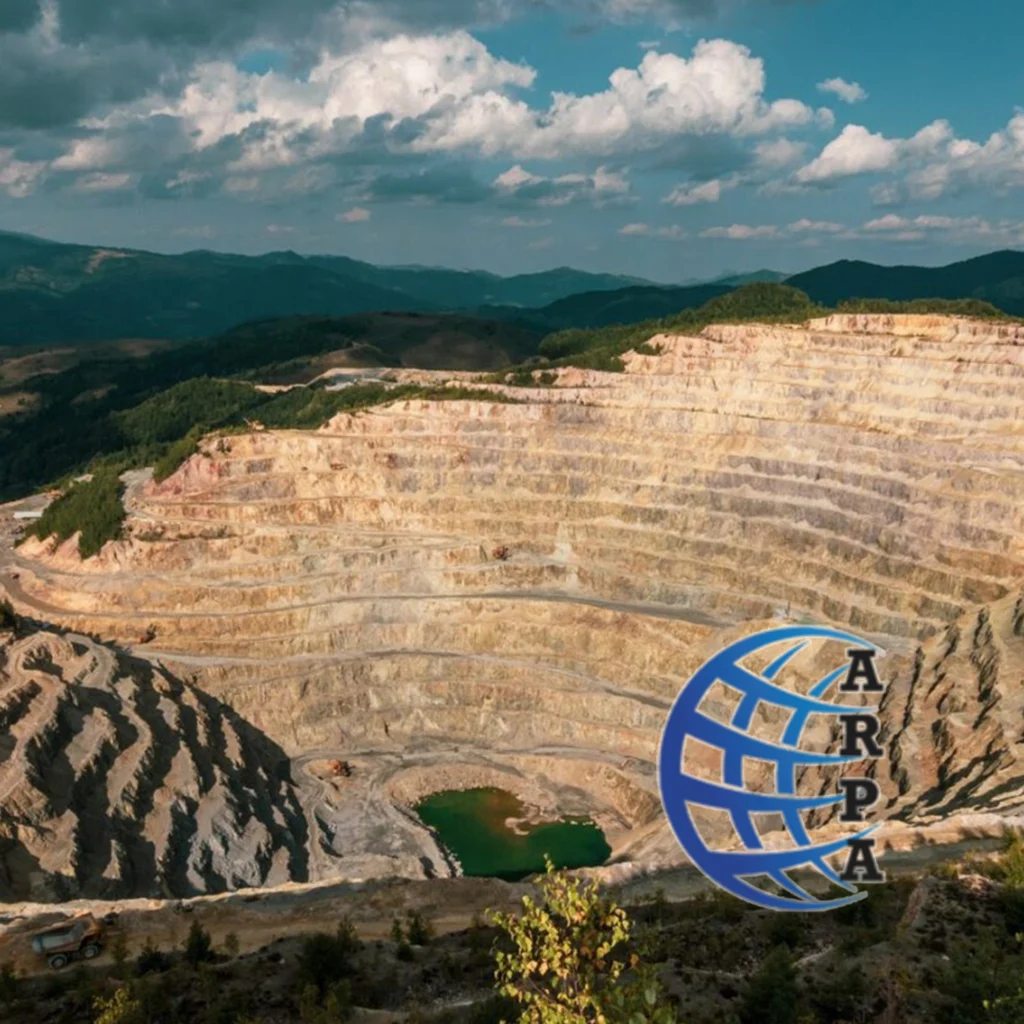

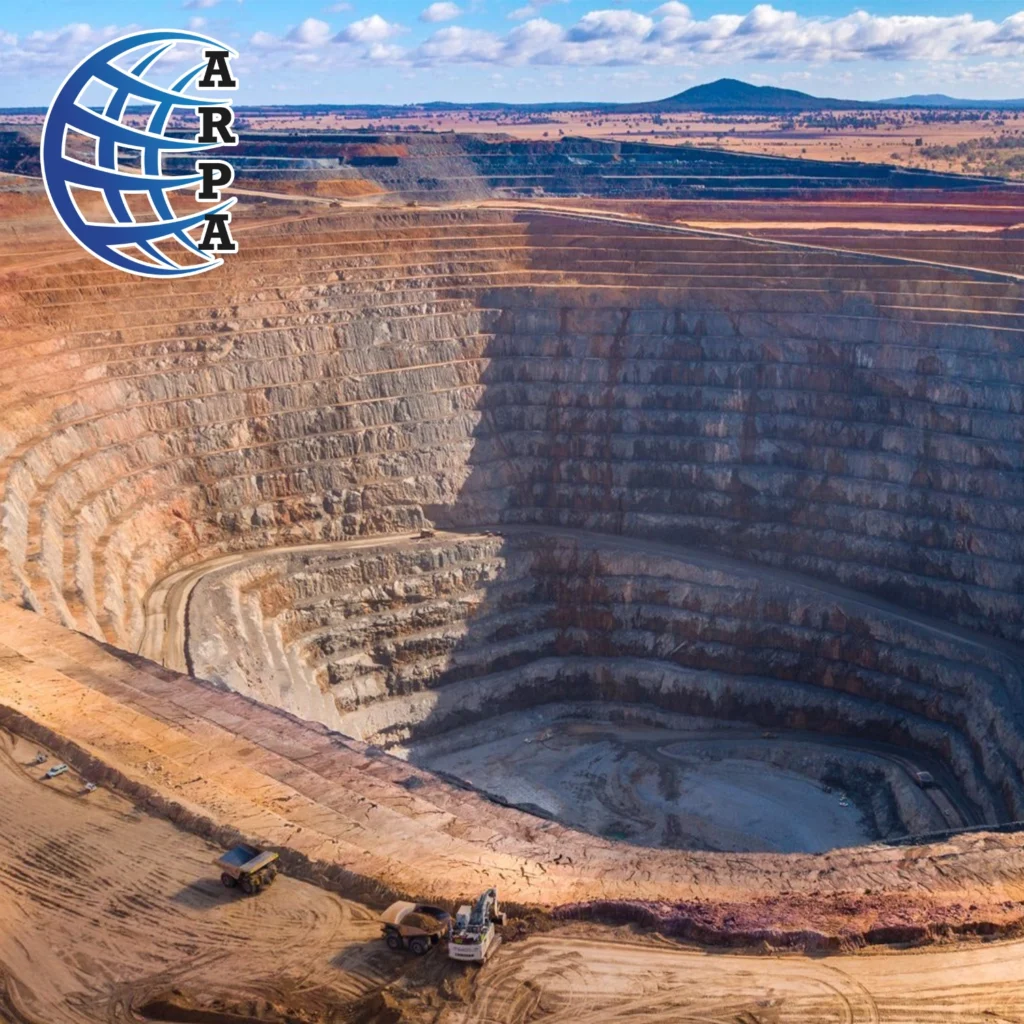

در معادن روباز، ساختمانهای عملیاتی، کارگاههای فرآوری و بخشهای دور از سایتهای مخابراتی، ایجاد پوشش موبایل میتواند نیازمند طراحی دقیق RF باشد.
ارتفاع آنتن، فاصله از سایت اپراتور، توپوگرافی زمین، مسیر انتشار و محدوده موردنیاز از جمله عوامل مؤثر در این پروژهها هستند.
در پروژههای بزرگ معدنی ممکن است یک دستگاه منفرد پاسخگوی کل مجموعه نباشد و به طراحی چند سکتور یا سیستم توزیع سیگنال نیاز باشد.
سازههای فلزی، دیوارهای ضخیم، تجهیزات صنعتی و ابعاد بزرگ سالنها میتوانند باعث کاهش سطح سیگنال موبایل شوند.
در چنین محیطهایی معمولاً ابتدا وضعیت پوشش در نقاط مختلف بررسی شده و سپس بر اساس نقشه ساختمان و محدوده موردنظر، محل آنتنها و تجهیزات تعیین میشود.

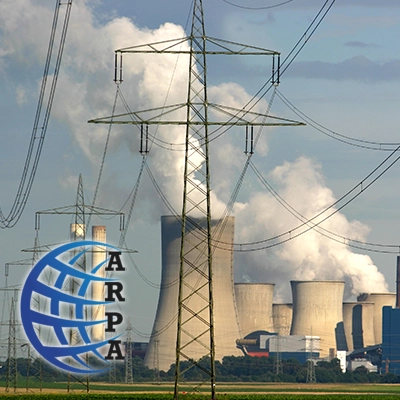

در نیروگاهها و مجموعههای صنعتی گسترده، فاصله زیاد بین ساختمانها و وجود خیابانها یا بخشهای متعدد باعث میشود طراحی پوشش با یک ساختمان معمولی تفاوت داشته باشد.
در چنین پروژههایی میتوان بسته به ساختار مجموعه از سیستمهای کابلی، سکتوربندی یا راهکارهای DAS استفاده کرد.

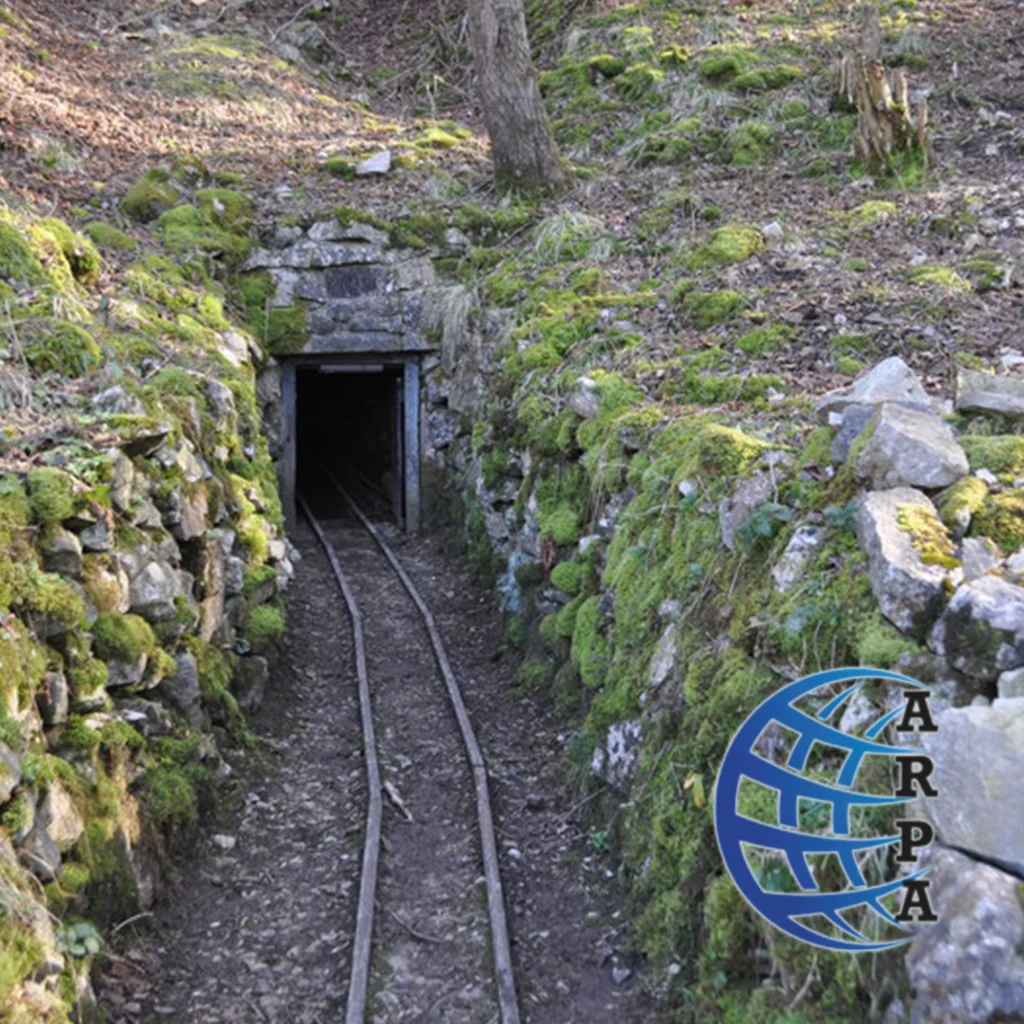

تونلها به دلیل ساختار بسته و محدودیت انتشار امواج رادیویی، از محیطهایی هستند که طراحی پوشش موبایل در آنها اهمیت ویژهای دارد.
طول تونل، تعداد کاربران، نوع شبکه و معماری داخلی از عوامل مؤثر در انتخاب راهکار مناسب هستند.

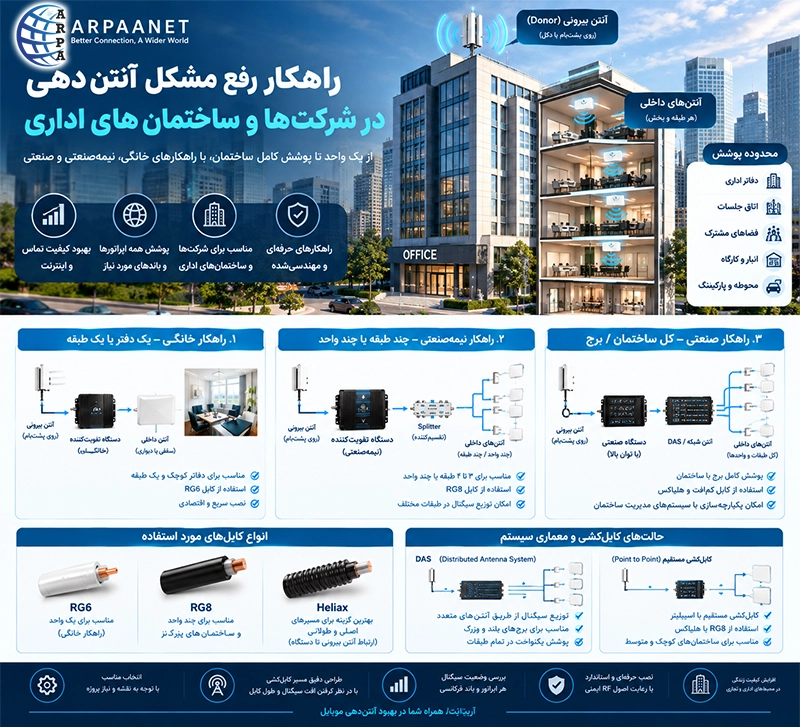

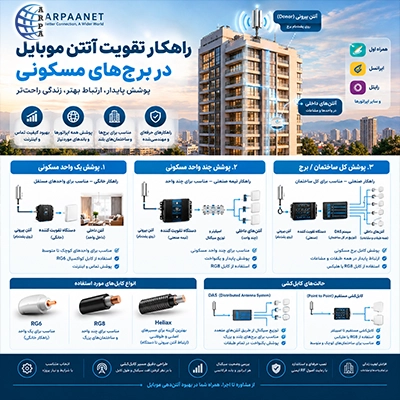

بتن، آرماتور، سازههای فلزی و برخی پوششهای ساختمانی میتوانند باعث تضعیف سیگنال موبایل در داخل ساختمان شوند.
بهخصوص در سالنهای بزرگ با پوشش فلزی یا ساندویچپنل، طراحی صحیح آنتن گیرنده و آنتنهای داخلی اهمیت زیادی دارد.
دستگاههای تقویتکننده از نظر تعداد باند، توان و کاربرد در مدلهای مختلفی تولید میشوند.
این دستگاهها برای پروژههایی مناسب هستند که تنها یک باند فرکانسی مشخص موردنیاز است.
در پروژههای تخصصی، انتخاب تکباند میتواند به کنترل دقیقتر محدوده فرکانسی موردنظر کمک کند.
دستگاههای دوباند امکان کار روی دو باند فرکانسی را فراهم میکنند و بسته به مدل میتوانند برای پوشش همزمان دو محدوده فرکانسی مورد استفاده قرار گیرند.

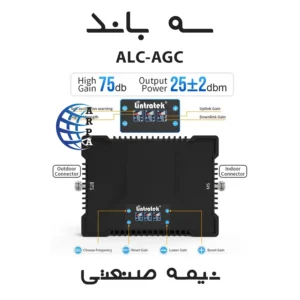

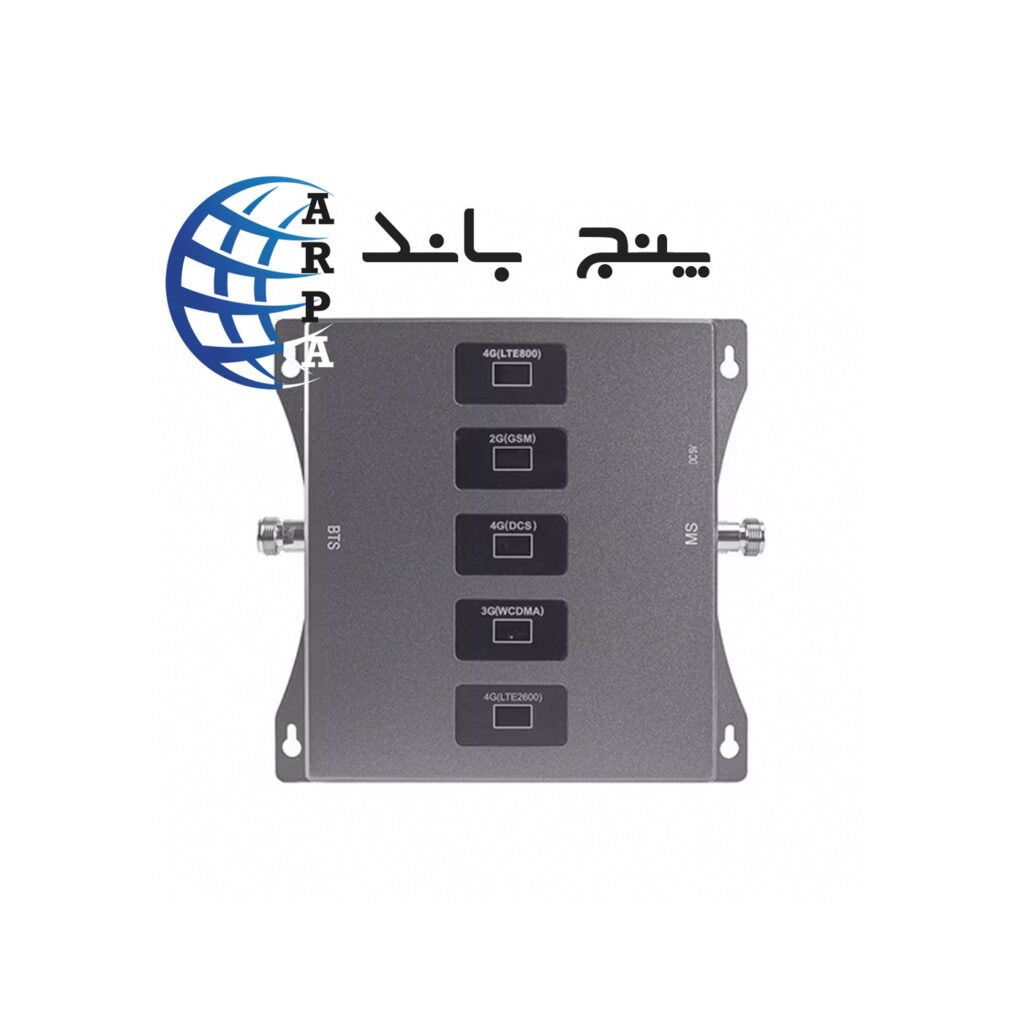

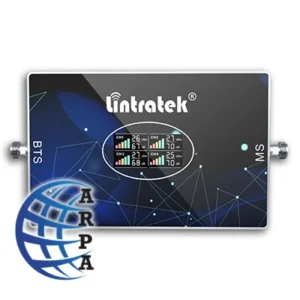

در پروژههایی که نیاز به پشتیبانی از چند باند یا چند سرویس وجود دارد، از تجهیزات چندباند استفاده میشود.
انتخاب این مدلها باید بر اساس باندهای واقعی مورد استفاده اپراتورها در محل انجام شود.

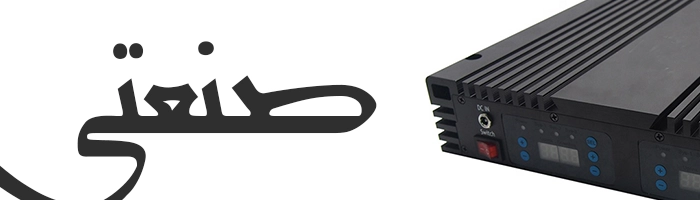

برای پروژههای بزرگتر، تجهیزات از نظر توان، تعداد خروجی، نوع آنتنها، نحوه توزیع و قابلیتهای کنترلی با سیستمهای معمولی تفاوت دارند.
در این پروژهها معمولاً موضوع اصلی فقط «انتخاب یک دستگاه» نیست؛ بلکه باید یک سیستم پوشش موبایل طراحی شود.
انتخاب یک بوستر مناسب باید بر اساس شرایط واقعی پروژه انجام شود.
مهمترین عوامل عبارتاند از:
بنابراین توان بالاتر همیشه به معنی سیستم بهتر نیست. اگر ورودی، طراحی آنتن یا ایزولیشن مناسب نباشد، افزایش توان میتواند حتی باعث ایجاد مشکلات فنی در سیستم شود.
تقویتکننده میتواند در شرایط مناسب، پوشش و سطح سیگنال قابلدریافت در محیط را بهبود دهد؛ اما افزایش سطح سیگنال با افزایش قطعی سرعت اینترنت یکسان نیست.
سرعت اینترنت موبایل علاوه بر سطح سیگنال، به عواملی مانند کیفیت لینک رادیویی، پهنای باند، ظرفیت سایت، تعداد کاربران، تکنولوژی شبکه و شرایط رادیویی نیز وابسته است.
بنابراین یک طراحی صحیح باید با هدف بهبود پوشش و کیفیت ارتباط انجام شود، نه صرفاً افزایش عدد نمایش دادهشده توسط گوشی.

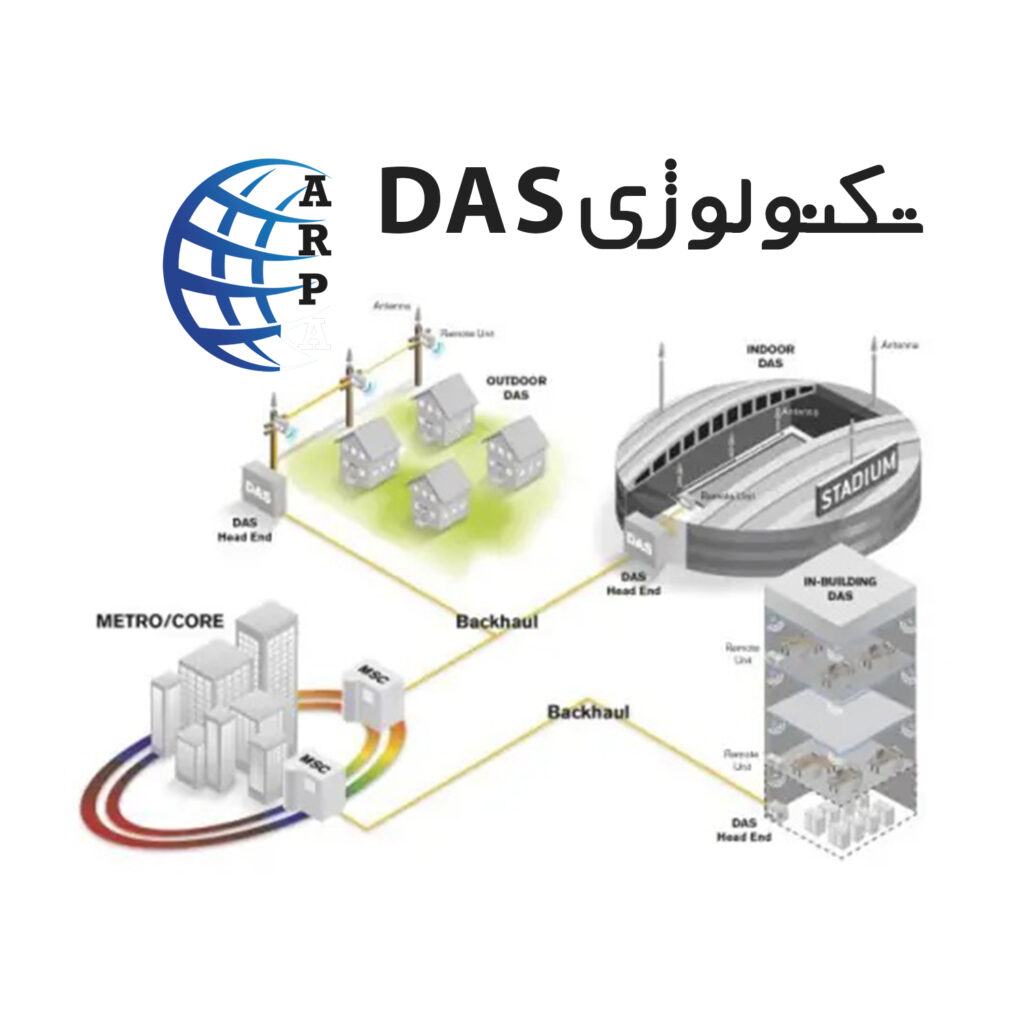

اصطلاحات Booster و Repeater در بسیاری از موارد برای تجهیزات تقویت و بازتوزیع سیگنال موبایل به کار میروند، اما DAS یا Distributed Antenna System یک معماری گستردهتر برای توزیع سیگنال در یک مجموعه است.
در یک پروژه کوچک ممکن است یک ریپیتر و چند آنتن کافی باشد؛ اما در پروژههای بزرگ مانند کارخانه، معدن، نیروگاه یا مجموعههای چندساختمانی، استفاده از ساختارهای توزیعشده میتواند راهکار مناسبتری باشد.
DAS نیز میتواند بر اساس ساختار پروژه به روشهای مختلفی مانند سیستمهای Passive یا Active طراحی شود.
یکی از اشتباهات رایج این است که ابتدا یک دستگاه با توان مشخص خریداری شود و سپس تلاش شود با آن کل محیط پوشش داده شود.
در پروژههای حرفهای، فرآیند معمولاً برعکس است.
ابتدا وضعیت سیگنال و نیاز پروژه بررسی میشود، سپس بر اساس شرایط محیط، محدوده پوشش، اپراتورها و باندهای موردنیاز، معماری سیستم مشخص میشود.
در این مرحله مواردی مانند آنتن گیرنده، محل نصب، کابلکشی، تقسیم سیگنال، تعداد آنتنهای داخلی، توان موردنیاز و ایزولیشن بررسی میشوند.
به همین دلیل در پروژههای صنعتی و معدنی، انتخاب دستگاه باید بخشی از یک طراحی RF کامل باشد.
خانه
پارکینگ
محل کار / دفتر / کارخانه
فقط تماس صوتی (مکالمه)
فقط اینترنت
هر دو مورد
نمایش 1–6 از 19 نتیجه
در پروژههای حرفهای Mobile Network Coverage، عملکرد نهایی سیستم صرفاً به توان خروجی Repeater یا Booster وابسته نیست؛ بلکه تابعی از RF Architecture، Link Budget، Passive Loss، Antenna Gain، Cable Loss، Isolation، PIM و نحوه توزیع توان RF در کل شبکه است.
انتخاب صحیح Donor Antenna، نوع و طول کابل Coaxial، طراحی مسیرهای Uplink و Downlink، تعیین محل Splitter، Combiner و Coupler، محاسبه افت هر شاخه، انتخاب آنتنهای Service و کنترل VSWR، همگی باید پیش از اجرای پروژه در معماری سیستم لحاظ شوند.
در پروژههای گسترده نیز طراحی Passive DAS یا Active DAS، جانمایی Remote Unitها، تقسیم توان بین زونهای پوشش و مدیریت RF Power Budget اهمیت ویژهای پیدا میکند.
در نهایت، یک RF Design اصولی میتواند با مدیریت صحیح Gain و Loss، از ظرفیت واقعی تجهیزات استفاده کند؛ در حالی که خطای معماری، ضعف Isolation یا محاسبه نادرست Link Budget میتواند حتی یک Repeater قدرتمند را به سیستمی ناپایدار و کمبازده تبدیل کند.
در ادامه، معماری RF، محاسبات Link Budget و اصول طراحی سیستمهای تقویت آنتن موبایل را بهصورت تخصصی بررسی میکنیم. بیشتر بخوانیم…
ضعف آنتن موبایل میتواند دلایل مختلفی داشته باشد و همیشه به معنی دور بودن از دکل مخابراتی نیست. شرایط محیط، ساختمان، فرکانس مورد استفاده، موقعیت آنتن و حتی میزان بار شبکه میتوانند بر کیفیت ارتباط تأثیر بگذارند.
مهمترین عوامل عبارتاند از:
با افزایش فاصله از سایت مخابراتی، معمولاً سطح سیگنال کاهش پیدا میکند. با این حال، فاصله بهتنهایی تعیینکننده نیست و ارتفاع، موانع موجود و مسیر انتشار امواج رادیویی نیز اهمیت زیادی دارند.
بتن، آرماتور، دیوارهای ضخیم، شیشههای خاص، سازههای فلزی و برخی پوششهای ساختمانی میتوانند باعث تضعیف سیگنال موبایل شوند.
به همین دلیل ممکن است در فضای بیرون یک ساختمان سیگنال مناسب باشد، اما با ورود به طبقات پایین یا بخشهای داخلی، سطح سیگنال بهطور محسوسی کاهش پیدا کند.
کوه، تپه، دره و سایر موانع طبیعی میتوانند مسیر انتشار امواج رادیویی را محدود کنند. این موضوع در پروژههای معدنی و مناطق خارج از شهر اهمیت بیشتری پیدا میکند.
باندهای فرکانسی مختلف رفتار یکسانی در محیط ندارند. بهطور کلی، فرکانسهای بالاتر در عبور از برخی موانع و پوشش فضاهای داخلی محدودیت بیشتری دارند؛ بنابراین ممکن است یک اپراتور یا یک باند فرکانسی در نقطهای قابلاستفاده باشد اما باند دیگری همان شرایط را نداشته باشد.
ضعف کیفیت ارتباط همیشه فقط ناشی از پایین بودن سطح سیگنال نیست. ظرفیت سایت، تعداد کاربران، پهنای باند و کیفیت لینک رادیویی نیز میتوانند روی تجربه تماس و اینترنت تأثیر بگذارند.
به همین دلیل، افزایش تعداد خطهای آنتن روی گوشی بهتنهایی معیار کاملی برای ارزیابی کیفیت شبکه نیست.
راهکار مناسب به علت اصلی ضعف پوشش بستگی دارد. در یک محیط ممکن است جابهجایی گوشی یا تغییر محل استفاده کافی باشد، اما در محیطهای صنعتی، ساختمانهای بزرگ یا مناطق کمپوشش، نیاز به راهکار مهندسی وجود دارد.
برخی راهکارهای متداول عبارتاند از:
بررسی دقیق وضعیت سیگنال اپراتور در نقاط مختلف
شناسایی باند فرکانسی و اپراتور قابلاستفاده
بهبود محل و جهت آنتن گیرنده
استفاده از آنتن خارجی مناسب
استفاده از دستگاه تقویت آنتن موبایل یا Repeater در شرایطی که سیگنال ورودی قابلاستفاده وجود دارد
استفاده از چند آنتن داخلی برای توزیع بهتر سیگنال
طراحی سیستمهای DAS در پروژههای بزرگ
بررسی مسیر کابل و کاهش افت سیگنال در سیستمهای کابلی
بنابراین قبل از انتخاب دستگاه تقویت آنتن، بهتر است ابتدا مشخص شود علت ضعف سیگنال چیست و چه سیگنالی در محل قابل دریافت است. انتخاب تجهیزات بر اساس یک عدد ثابت برای متراژ، بدون بررسی شرایط RF، نمیتواند نتیجه قابلاعتمادی برای همه پروژهها داشته باشد.
تقویتکنندههای سیگنال موبایل، دستگاههایی هستند که سیگنال ضعیف را دریافت کرده و آن را تقویت میکنند. این دستگاهها شامل سه جزء اصلی هستند:
این دستگاهها برای منازل، ساختمانهای اداری و و مناطق صنعتی و معدنی بسیار کاربردی هستند.
گاهی اوقات تغییر مکان گوشی در خانه یا محل کار میتواند تفاوت زیادی در قدرت سیگنال ایجاد کند. به عنوان مثال:
برخی از گوشیهای هوشمند قابلیت اتصال به آنتن خارجی را دارند. این آنتنها میتوانند کیفیت دریافت سیگنال را بهبود ببخشند، بهویژه در مناطق روستایی یا صنعتی که سیگنال ضعیفتری دارند.
گاهی اوقات شبکه موبایل دچار اختلال موقتی میشود. با فعال و غیرفعال کردن حالت پرواز (Airplane Mode) میتوان شبکه را مجدداً جستجو کرد و به دکل مخابراتی نزدیکتر متصل شد.
بروزرسانی سیستمعامل و تنظیمات شبکه گوشی میتواند باعث بهبود عملکرد آنتن شود. برخی اوقات، اپراتورها تغییراتی در باندهای فرکانسی ایجاد میکنند که بروزرسانی نرمافزاری میتواند به تطبیق بهتر گوشی با این تغییرات کمک کند.
در مناطقی که سیگنال ضعیف است، میتوان از تماس Wi-Fi (Wi-Fi Calling) استفاده کرد که از اینترنت برای برقراری تماس بهره میبرد. اپلیکیشنهایی مانند واتساپ، تلگرام و اسکایپ نیز امکان تماس اینترنتی را فراهم میکنند.
گاهی اوقات میتوان با تغییر اوپراتور بصورت دستی در تلفن همراه در برخی مناطق از سیگنال و شبکه اوپراتور با پوش دهی بالا تر استفاده کرد.
Femtocell یک دستگاه کوچک است که به اینترنت متصل می شود و از طریق اینترنت با شرکت های مخابراتی ارتباط برقرار می کند و پس از پردازش، سیگنال موبایل را در محوطه اطراف خود پخش می کند ودر واقع تبدیل به یک دکل مخابراتی کوچک می شود.
اگر تصمیم به خرید دستگاه تقویتکننده آنتن موبایل دارید، به نکات زیر توجه کنید:
محل صحیح نصب آنتن؟
