چرا باتری گوشی در مناطق دارای تداخل رادیویی سریع‌تر خالی می‌شود؟

بررسی نقش تداخل فرکانسی، SINR، RSRQ، توان ارسال گوشی و تراکم سلول‌ها در افزایش مصرف باتری

ممکن است برایتان پیش آمده باشد که در یک منطقه شهری، با وجود اینکه آنتن گوشی کاملاً پر است و حتی چندین دکل مخابراتی در اطراف شما دیده می‌شود، باتری گوشی سریع‌تر از حالت عادی خالی شود.

در نگاه اول شاید تصور کنیم هرچه تعداد دکل‌های موبایل بیشتر باشد، وضعیت شبکه بهتر است. اما در بعضی شرایط، وجود تعداد زیادی سلول و منابع رادیویی در یک محدوده می‌تواند باعث پیچیده‌تر شدن شرایط RF شود.

البته یک نکته بسیار مهم وجود دارد:

زیاد بودن تعداد دکل‌ها به‌تنهایی به معنی وجود تداخل فرکانسی نیست.

ممکن است یک منطقه چندین سایت و ده‌ها سلول مخابراتی داشته باشد اما شبکه به‌خوبی مهندسی شده و کیفیت RF مناسب باشد. در مقابل، ممکن است در منطقه‌ای با تعداد نسبتاً کمی سایت، به دلیل هم‌پوشانی نامناسب، استفاده مجدد فرکانسی، انعکاس‌های شدید، سیگنال‌های مزاحم یا شرایط نامناسب رادیویی، کیفیت ارتباط پایین باشد.

در چنین شرایطی، گوشی برای حفظ ارتباط با شبکه ممکن است فعالیت بیشتری انجام دهد؛ از جمله افزایش توان ارسال در uplink، انجام اندازه‌گیری‌های بیشتر، تغییر سلول یا تکنولوژی، و در برخی سناریوها ارسال مجدد داده‌ها.

نتیجه می‌تواند افزایش مصرف انرژی باشد.

آیا واقعاً تداخل فرکانسی باعث خالی شدن سریع‌تر باتری می‌شود؟

پاسخ کوتاه این است:

بله، شرایط نامناسب RF می‌تواند به افزایش مصرف انرژی گوشی کمک کند؛ اما نمی‌توان هر نوع تخلیه سریع باتری را مستقیماً به «تداخل فرکانسی» نسبت داد.

برای تحلیل صحیح باید چند پدیده مختلف را از یکدیگر جدا کنیم:

  • ضعف سیگنال
  • تداخل هم‌کانال (Co-Channel Interference)
  • تداخل کانال مجاور (Adjacent-Channel Interference)
  • SINR پایین
  • RSRQ نامناسب
  • جابه‌جایی مکرر بین سلول‌ها
  • جابه‌جایی بین Bandها یا Technologyهای مختلف
  • جست‌وجوی شبکه
  • ارسال مجدد داده‌ها
  • افزایش توان ارسال گوشی
  • بار بالای شبکه

این موارد ممکن است هم‌زمان اتفاق بیفتند، اما از نظر مهندسی RF یکسان نیستند.

بنابراین اگر کاربر بگوید:

«اینجا شش تا دکل هست و باتری گوشی من سریع خالی می‌شود، پس حتماً تداخل داریم.»

این نتیجه‌گیری از نظر فنی کافی نیست.

رابطه کیفیت سیگنال و مصرف باتری گوشی

برای درک این موضوع باید به جای نگاه کردن صرف به تعداد خط‌های آنتن، کیفیت واقعی لینک رادیویی را بررسی کنیم.

در شبکه‌های موبایل پارامترهایی مانند موارد زیر اهمیت زیادی دارند:

  • RSRP
  • RSRQ
  • SINR
  • RSSI
  • Band
  • PCI
  • Cell ID
  • نوع شبکه
  • وضعیت اتصال به سلول
  • رفتار گوشی در uplink

یکی از مهم‌ترین اشتباهات این است که کاربر فقط به Signal Bars نگاه کند.

ممکن است دو گوشی هر دو چهار خط آنتن نشان دهند، اما کیفیت واقعی ارتباط رادیویی آنها کاملاً متفاوت باشد.

RSRP چیست؟

در شبکه LTE، پارامتر RSRP (Reference Signal Received Power) یکی از شاخص‌های اصلی قدرت سیگنال دریافتی است.

RSRP معمولاً با واحد dBm نمایش داده می‌شود.

به‌صورت ساده:

RSRP قوی‌تر → معمولاً شرایط دریافت سیگنال بهتر

اما RSRP به‌تنهایی کیفیت لینک را مشخص نمی‌کند.

برای مثال ممکن است گوشی در یک منطقه RSRP نسبتاً مناسبی داشته باشد، اما به دلیل وجود سیگنال‌های مزاحم، SINR بسیار پایین باشد.

در این حالت:

قدرت سیگنال خوب است، اما کیفیت سیگنال خوب نیست.

این تفاوت برای بحث باتری بسیار مهم است.

RSRQ چیست؟

پارامتر RSRQ (Reference Signal Received Quality) بیشتر به کیفیت دریافت سیگنال در حضور انرژی و ترافیک موجود در کانال مربوط می‌شود.

به همین دلیل RSRQ می‌تواند اطلاعات متفاوتی نسبت به RSRP ارائه دهد.

برای مثال فرض کنید گوشی این مقادیر را نشان دهد:

پارامترمقدار
RSRP-78 dBm
RSRQ-17 dB
SINR2 dB

در این وضعیت ممکن است کاربر با دیدن RSRP -78 تصور کند سیگنال بسیار خوبی دارد.

اما RSRQ و SINR تصویر متفاوتی ارائه می‌کنند.

یعنی:

قدرت دریافت سیگنال قابل قبول است، اما کیفیت RF چندان مناسب نیست.

SINR؛ پارامتری که برای بررسی تداخل اهمیت زیادی دارد

یکی از مهم‌ترین پارامترها برای تشخیص کیفیت لینک رادیویی، SINR (Signal to Interference plus Noise Ratio) است.

SINR نسبت سیگنال مفید به مجموع تداخل و نویز را نشان می‌دهد.

به زبان ساده:

SINR بالا یعنی سیگنال موردنظر نسبت به تداخل و نویز شرایط بهتری دارد.

و:

SINR پایین یعنی گیرنده با شرایط رادیویی دشوارتری مواجه است.

به همین دلیل ممکن است در منطقه‌ای:

RSRP = -75 dBm

باشد، اما:

SINR = 0 dB

باشد.

در چنین شرایطی نمی‌توان فقط با مشاهده RSRP گفت:

«آنتن عالی است.»

ممکن است قدرت سیگنال مناسب باشد، ولی کیفیت لینک به دلیل تداخل یا شرایط RF نامناسب، ضعیف باشد.

چرا گوشی در شرایط RF نامناسب ممکن است انرژی بیشتری مصرف کند؟

یکی از مهم‌ترین مسیرهای ارتباط بین کیفیت RF و باتری، توان ارسال گوشی در uplink است.

گوشی فقط گیرنده نیست.

وقتی شما تماس می‌گیرید، پیام ارسال می‌کنید یا داده منتقل می‌کنید، گوشی باید سیگنال خود را به سمت سایت مخابراتی ارسال کند.

این مسیر را می‌توان به شکل زیر در نظر گرفت:

گوشی → Uplink → سایت مخابراتی

اگر شرایط مسیر رادیویی دشوار باشد، سیستم کنترل توان می‌تواند توان ارسال UE را افزایش دهد تا ارتباط در محدوده موردنیاز شبکه حفظ شود.

استانداردهای 3GPP برای شبکه‌های سلولی سازوکارهای کنترل توان uplink را تعریف می‌کنند و هدف این کنترل، تنظیم توان ارسال UE متناسب با شرایط لینک و الزامات شبکه است. در مستندات 3GPP نیز به ارتباط کنترل توان با path loss و کاهش مصرف توان UE اشاره شده است.

بنابراین وقتی گوشی مجبور است برای حفظ ارتباط، در شرایطی با path loss بالاتر یا شرایط RF نامناسب‌تر فعالیت کند، توان مصرفی بخش رادیویی می‌تواند افزایش پیدا کند.

البته این بدان معنا نیست که گوشی در تمام لحظات و در هر شرایطی با حداکثر توان خود ارسال می‌کند.

کنترل توان کاملاً پویا است.

یک مثال ساده از افزایش توان ارسال

فرض کنید گوشی در دو منطقه مختلف قرار دارد.

منطقه A

RSRP:  -75 dBm
SINR:   18 dB
اتصال: پایدار

منطقه B

RSRP:  -92 dBm
SINR:    2 dB
اتصال: ناپایدار

در منطقه A، لینک رادیویی شرایط مناسبی دارد.

اما در منطقه B، گوشی باید در محیطی با کیفیت بسیار پایین‌تر ارتباط خود را حفظ کند.

در زمان برقراری تماس یا انتقال داده، شرایط uplink می‌تواند باعث شود گوشی برای حفظ لینک به توان ارسال بیشتری نیاز داشته باشد.

این یکی از مکانیزم‌هایی است که می‌تواند به افزایش مصرف انرژی کمک کند.

اما فقط توان ارسال گوشی عامل تخلیه باتری نیست

این نکته بسیار مهم است.

اگر بخواهیم مقاله را کاملاً فنی بنویسیم، نباید تمام مصرف اضافی باتری را به TX Power نسبت دهیم.

در شرایط شبکه نامناسب، عوامل دیگری نیز می‌توانند وارد ماجرا شوند.

از جمله:

  • فعالیت بیشتر مودم سلولی
  • اندازه‌گیری سلول‌های اطراف
  • تغییر سلول
  • تغییر Band
  • تغییر Technology
  • تلاش مجدد برای برقراری ارتباط
  • ارسال مجدد Packetها
  • فعالیت بیشتر برنامه‌های وابسته به شبکه
  • روشن ماندن طولانی‌تر Radio
  • جست‌وجوی شبکه در شرایط نامناسب

بنابراین تخلیه باتری نتیجه یک عامل واحد نیست.

آیا تعداد زیاد دکل‌ها باعث تداخل می‌شود؟

خیر؛ حداقل نه به‌صورت مستقیم.

این یکی از مهم‌ترین بخش‌های این مقاله است.

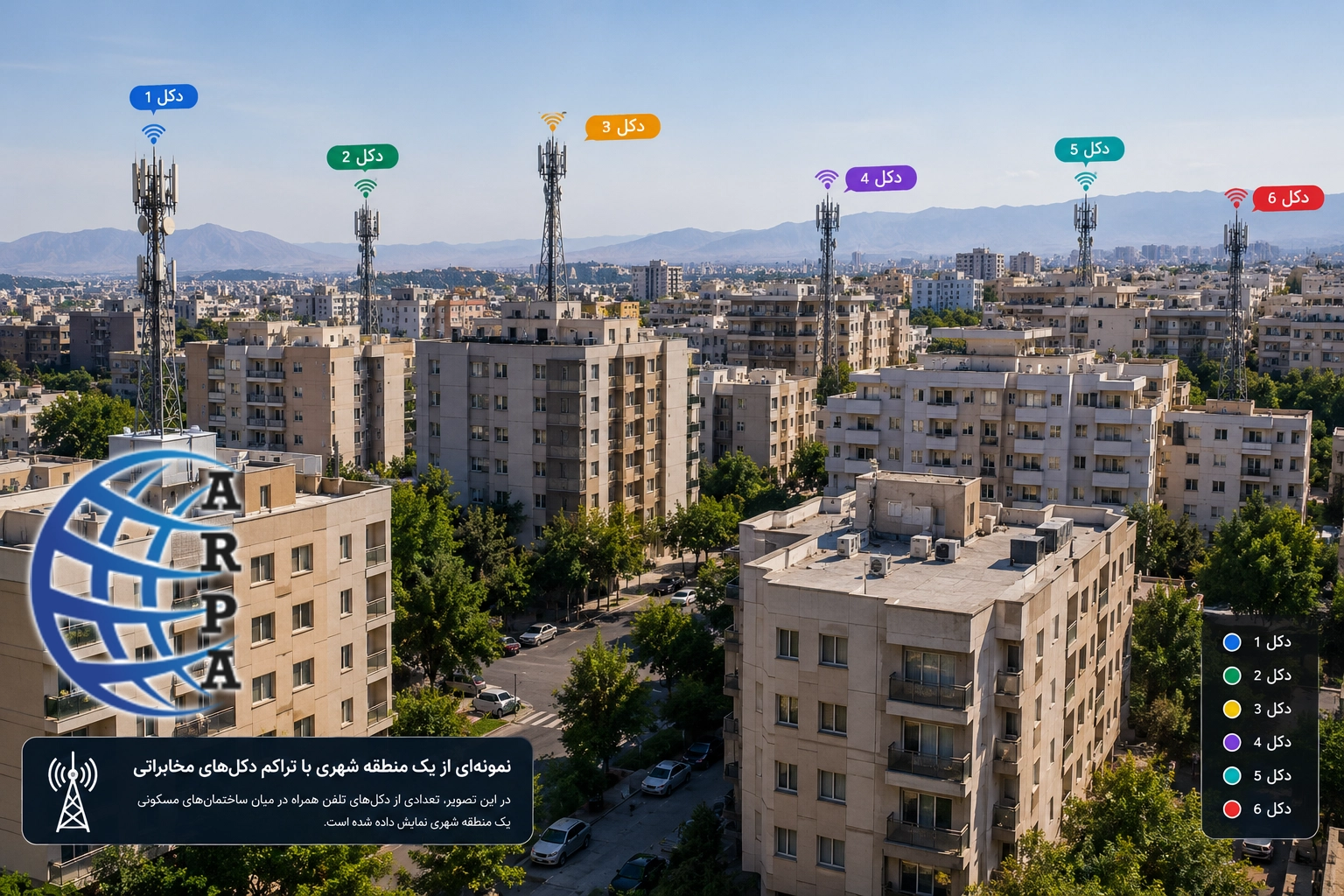

فرض کنید در یک منطقه شهری شش سایت مخابراتی وجود دارد.

ممکن است کاربر با مشاهده آنها تصور کند:

«شش دکل نزدیک به هم یعنی شش منبع تداخل.»

اما شبکه‌های موبایل به‌صورت سلولی طراحی شده‌اند.

وجود چندین سایت در یک منطقه کاملاً طبیعی است.

هر سایت نیز ممکن است چند Sector داشته باشد.

بنابراین چیزی که شما از خیابان می‌بینید:

6 Tower

ممکن است از دید شبکه شامل تعداد بسیار بیشتری Cell و Sector باشد.

اما این موضوع به‌تنهایی به معنای تداخل نیست.

تفاوت Site، Cell و Sector

برای تحلیل این موضوع باید بین این مفاهیم تفاوت قائل شویم.

Site

محل فیزیکی نصب تجهیزات رادیویی است.

Sector

هر سایت می‌تواند چند جهت پوشش داشته باشد.

برای مثال:

Sector 1 → 0°
Sector 2 → 120°
Sector 3 → 240°

Cell

هر Sector می‌تواند منابع رادیویی و شناسه‌های مختلفی داشته باشد و از دید شبکه به‌عنوان یک Cell قابل شناسایی باشد.

بنابراین وقتی کاربر می‌گوید:

«اطراف من 5 دکل وجود دارد.»

این عدد به‌تنهایی اطلاعات کافی برای تحلیل RF ارائه نمی‌دهد.

ممکن است تعداد واقعی Cellهای قابل دریافت بسیار بیشتر باشد.

تراکم سلول با تداخل فرکانسی یکی نیست

در یک شبکه سالم، اپراتور می‌تواند تعداد زیادی Cell را در یک منطقه قرار دهد و با استفاده از طراحی مناسب فرکانسی، توان، آنتن‌ها، Azimuth، Tilt و سایر پارامترها پوشش مناسبی ایجاد کند.

مشکل زمانی ایجاد می‌شود که شرایط RF به‌گونه‌ای باشد که سیگنال سلول مطلوب تحت تأثیر منابع ناخواسته قرار بگیرد.

برای مثال:

حالت اول؛ تراکم بالا اما کیفیت مناسب

Cell A  → سیگنال قوی
Cell B  → سیگنال متوسط
Cell C  → سیگنال ضعیف
SINR    → مناسب

در این حالت وجود چند Cell لزوماً مشکل ایجاد نمی‌کند.

حالت دوم؛ تداخل قابل توجه

Cell A  → سیگنال مطلوب
Cell B  → قدرت مشابه در همان منابع فرکانسی
SINR    → پایین
RSRQ    → نامناسب

در این شرایط مسئله دیگر صرفاً «تعداد دکل» نیست.

مسئله، شرایط تداخل و کیفیت لینک است.

تداخل Co-Channel چیست؟

یکی از مفاهیم مهم در شبکه‌های سلولی Co-Channel Interference است.

در این حالت، سیگنال‌هایی که از نظر فرکانسی در یک منبع مشترک قرار دارند، می‌توانند روی دریافت یکدیگر اثر بگذارند.

در شبکه‌های سلولی استفاده مجدد از فرکانس اجتناب‌ناپذیر است و شبکه باید به‌گونه‌ای طراحی شود که این استفاده مجدد باعث ایجاد کیفیت نامناسب در نقاط سرویس نشود.

بنابراین:

استفاده از یک فرکانس در چند Cell لزوماً خطا نیست.

مسئله این است که سطح سیگنال مطلوب و سیگنال‌های مزاحم در موقعیت موردنظر چگونه است.

تداخل Adjacent-Channel چیست؟

نوع دیگری از مشکل RF، Adjacent-Channel Interference است.

در این حالت منابع فرکانسی مجاور می‌توانند در شرایط خاص روی یکدیگر اثر بگذارند.

البته تجهیزات مدرن رادیویی دارای فیلترها و الزامات مشخصی هستند و وجود دو کانال مجاور به‌تنهایی به معنی وجود تداخل مخرب نیست.

اما در یک تحلیل RF واقعی، اگر کیفیت سیگنال غیرعادی باشد، باید مواردی مانند:

  • Band
  • Channel
  • Bandwidth
  • سطح سیگنال
  • منابع RF مجاور
  • کیفیت فیلترها
  • شرایط نصب تجهیزات

بررسی شوند.

چرا گوشی ممکن است مرتب بین سلول‌ها جابه‌جا شود؟

یکی دیگر از شرایطی که می‌تواند مصرف انرژی را افزایش دهد، ناپایداری انتخاب سلول است.

گوشی دائماً محیط رادیویی را به‌صورت کامل و دائمی اسکن نمی‌کند، اما در فرآیندهای عادی شبکه، سلول‌های همسایه و شرایط اتصال را اندازه‌گیری می‌کند.

اگر شرایط RF در یک منطقه مرزی یا ناپایدار باشد، ممکن است گوشی بین سلول‌ها یا منابع رادیویی مختلف جابه‌جا شود.

برای مثال:

Cell A
   ↓
Cell B
   ↓
Cell A
   ↓
Cell C
   ↓
Cell B

این وضعیت به‌تنهایی ثابت نمی‌کند که باتری حتماً سریع خالی می‌شود، اما اگر با شرایط نامناسب شبکه، انتقال داده، جست‌وجوی مکرر یا تغییرات متعدد همراه شود، می‌تواند به افزایش فعالیت رادیویی کمک کند.

نقش Network Search در مصرف باتری

یکی از حالت‌های بسیار مهم‌تر، زمانی است که گوشی در پیدا کردن یا حفظ یک شبکه مناسب مشکل دارد.

در چنین شرایطی، Radio باید فعالیت بیشتری برای برقراری یا حفظ اتصال انجام دهد.

اگر دستگاه دائماً در حال از دست دادن سرویس، جست‌وجوی مجدد یا تغییر شرایط اتصال باشد، مصرف انرژی می‌تواند افزایش پیدا کند.

به همین دلیل است که گاهی یک گوشی در نقطه‌ای که:

No Service / Emergency Calls Only

را نشان می‌دهد، ممکن است نسبت به نقطه‌ای با یک اتصال پایدار مصرف متفاوتی داشته باشد.

نقش Packet Retransmission در مصرف انرژی

یک لینک رادیویی نامناسب می‌تواند باعث کاهش کیفیت انتقال داده شود.

در شبکه‌های مدرن، سازوکارهای مختلفی برای مقابله با خطا و حفظ قابلیت اطمینان انتقال وجود دارد.

در نتیجه اگر انتقال داده به‌خوبی انجام نشود، ممکن است اطلاعات نیاز به ارسال مجدد داشته باشند.

در چنین شرایطی:

Data
 ↓
Transmission
 ↓
Error / Poor Reception
 ↓
Retransmission
 ↓
More Radio Activity

یعنی برای انجام یک کار مشخص، فعالیت بیشتری در بخش رادیویی اتفاق می‌افتد.

از طرف دیگر، Android نیز تأکید می‌کند که فعالیت شبکه و بیدار شدن مکرر Radio می‌تواند روی مصرف باتری اثر قابل توجهی داشته باشد.

بنابراین باید بین:

تداخل RF

و

فعالیت شبکه ناشی از شرایط نامناسب

ارتباط را به‌صورت زنجیره‌ای بررسی کرد، نه اینکه مستقیماً بگوییم:

تداخل = تخلیه باتری.

چرا ممکن است آنتن پر باشد اما باتری سریع خالی شود؟

این یکی از جالب‌ترین سناریوهاست.

فرض کنید:

Signal Bars = 4/5
RSRP = -78 dBm
SINR = 1 dB
RSRQ = -16 dB

در این حالت، کاربر ممکن است فقط به Bars نگاه کند و تصور کند:

«آنتن عالی است.»

اما از دید RF، کیفیت لینک ممکن است مناسب نباشد.

Signal Bars یک نمایش ساده‌شده برای کاربر است و برای تحلیل تخصصی کافی نیست.

به همین دلیل برای بررسی چنین مسئله‌ای بهتر است از ابزارهایی مانند:

  • NetMonster
  • Network Cell Info
  • اطلاعات Engineering Mode گوشی
  • ابزارهای تخصصی تست شبکه

استفاده شود.

در NetMonster چه چیزهایی را بررسی کنیم؟

برای یک تست میدانی ساده، می‌توان اطلاعات زیر را ثبت کرد:

پارامترکاربرد
Operatorتشخیص اپراتور
Technology2G / 3G / 4G / 5G
Bandمشخص کردن باند
RSRPقدرت سیگنال
RSRQکیفیت دریافت
SINRنسبت سیگنال به تداخل و نویز
PCIشناسایی Cell در LTE
Cell IDشناسایی سلول
EARFCNمشخص کردن کانال LTE
وضعیت اتصالبررسی پایداری شبکه

اگر گوشی یا نرم‌افزار اطلاعات توان ارسال UE را هم ارائه کند، این پارامتر برای تحلیل بسیار ارزشمند است.

یک تست واقعی برای بررسی تأثیر RF روی باتری

اگر بخواهیم این موضوع را از حالت تئوری خارج کنیم، می‌توان یک تست میدانی کنترل‌شده انجام داد.

مرحله اول: انتخاب دو نقطه

دو نقطه انتخاب کنید:

نقطه A

شرایط RF نسبتاً مناسب:

RSRP: -75 dBm
RSRQ: -9 dB
SINR: 15 dB

نقطه B

شرایط RF نامناسب:

RSRP: -85 dBm
RSRQ: -15 dB
SINR: 2 dB

اعداد بالا صرفاً نمونه هستند و نباید به‌عنوان حد استاندارد ثابت در نظر گرفته شوند.

مرحله دوم: شرایط گوشی را یکسان کنید

برای مقایسه باید تا حد امکان شرایط ثابت باشد:

  • یک گوشی
  • یک باتری
  • یک سیم‌کارت
  • یک اپراتور
  • یک Band یا سناریوی مشابه
  • روشنایی نمایشگر ثابت
  • Wi-Fi خاموش
  • Bluetooth خاموش
  • GPS در صورت امکان ثابت
  • برنامه‌های پس‌زمینه مشابه
  • دمای محیط مشابه
  • سطح شارژ اولیه یکسان

اگر این شرایط کنترل نشوند، نتیجه آزمایش ممکن است گمراه‌کننده باشد.

مرحله سوم: مصرف باتری را اندازه‌گیری کنید

مثلاً:

شروع: 100%

نقطه A
بعد از 2 ساعت → 94%

نقطه B
بعد از 2 ساعت → 88%

این اختلاف به‌تنهایی ثابت نمی‌کند که «تداخل» عامل اصلی بوده است.

اما اگر هم‌زمان مشاهده کنیم که در نقطه B:

  • SINR بسیار پایین‌تر است
  • RSRQ نامناسب‌تر است
  • Cell تغییر می‌کند
  • شبکه مرتباً جابه‌جا می‌شود
  • اتصال داده ناپایدار است
  • Radio Activity بیشتر است

آن‌وقت می‌توان رابطه فنی محتمل‌تری بین شرایط RF و مصرف انرژی ایجاد کرد.

چرا آزمایش باید تکرار شود؟

مصرف باتری گوشی فقط به RF وابسته نیست.

پردازنده، نمایشگر، دمای دستگاه، اپلیکیشن‌ها، نوع مودم، وضعیت شبکه و حتی کیفیت باتری نیز اثر دارند.

بنابراین برای یک نتیجه قابل اعتماد بهتر است آزمایش چند بار تکرار شود.

مثلاً:

Test 1
نقطه A → 5%
نقطه B → 9%

Test 2
نقطه A → 6%
نقطه B → 10%

Test 3
نقطه A → 5%
نقطه B → 8%

اگر الگو در چند تست تکرار شود، ارزش تحلیلی بیشتری خواهد داشت.

آیا 5 یا 6 دکل در یک منطقه شهری مشکل‌ساز است؟

نه لزوماً.

حتی ممکن است یک منطقه شهری به چندین سایت نیاز داشته باشد.

ساختمان‌های بلند، تراکم جمعیت، تعداد کاربران، ظرفیت موردنیاز، موقعیت خیابان‌ها، ارتفاع ساختمان‌ها و طراحی Coverage همگی می‌توانند باعث نیاز به سایت‌های متعدد شوند.

بنابراین این تصویر:

چند آپارتمان + شش دکل

به‌تنهایی هیچ مشکلی را ثابت نمی‌کند.

آنچه باید بررسی شود، وضعیت RF در نقطه دریافت است.

چیزی که باید اندازه‌گیری شود، نه چیزی که با چشم دیده می‌شود

یک اصل مهم در RF این است:

ظاهر شبکه را با کیفیت شبکه اشتباه نگیرید.

ممکن است:

تعداد دکل‌ها زیاد
↓
اما SINR خوب
↓
کیفیت لینک مناسب

یا:

تعداد دکل‌ها کم
↓
اما سیگنال‌های مزاحم زیاد
↓
SINR پایین
↓
کیفیت لینک نامناسب

بنابراین تعداد دکل‌ها فقط یک نشانه محیطی است و برای نتیجه‌گیری کافی نیست.

نقش شلوغی شبکه در مصرف باتری

یک موضوع دیگر که نباید با تداخل فرکانسی اشتباه گرفته شود، Network Congestion است.

ممکن است RF از نظر کیفیت مناسب باشد اما شبکه در یک منطقه بسیار شلوغ باشد.

در چنین شرایطی، عملکرد داده می‌تواند تحت تأثیر ظرفیت شبکه قرار بگیرد.

مثلاً:

RSRP مناسب
SINR مناسب
اما:
Cell Load بالا

در این حالت مشکل الزاماً RF Interference نیست.

ممکن است مسئله اصلی ظرفیت و بار شبکه باشد.

بنابراین در یک مقاله تخصصی باید این سه مفهوم از هم جدا شوند:

Coverage

Quality

Capacity

Coverage با Quality و Capacity تفاوت دارد

Coverage

آیا سیگنال قابل دریافت است؟

Quality

آیا سیگنال دریافتی کیفیت مناسبی دارد؟

Capacity

آیا شبکه می‌تواند حجم کاربران و داده موردنیاز را مدیریت کند؟

ممکن است یک منطقه:

Coverage خوب

داشته باشد، اما:

Quality ضعیف

باشد.

یا Coverage و Quality هر دو خوب باشند اما:

Capacity پایین

باشد.

این تفاوت برای تحلیل مصرف باتری بسیار مهم است.

آیا تقویت‌کننده آنتن موبایل می‌تواند مصرف باتری را کاهش دهد؟

در اینجا باید بسیار محتاط باشیم.

یک سیستم تقویت‌کننده استاندارد و درست طراحی‌شده می‌تواند در شرایط مناسب، کیفیت لینک رادیویی را بهبود دهد.

اگر مسیر رادیویی گوشی تا سیستم شبکه بهتر شود، ممکن است شرایط uplink نیز برای گوشی مناسب‌تر شود.

اما نمی‌توان به‌صورت عمومی گفت:

«نصب Booster باعث دو برابر شدن عمر باتری می‌شود.»

چنین ادعایی بدون اندازه‌گیری قابل دفاع نیست.

از طرف دیگر، یک Booster بد طراحی‌شده می‌تواند مشکلات جدیدی ایجاد کند.

Booster نامناسب چگونه می‌تواند شرایط RF را بدتر کند؟

اگر بین آنتن Donor و آنتن‌های سرویس‌دهنده سیستم تقویت‌کننده ایزولیشن مناسبی وجود نداشته باشد، امکان ایجاد Feedback یا Oscillation وجود دارد.

در چنین شرایطی ممکن است:

  • سیستم وارد ناپایداری شود
  • کیفیت خروجی افت کند
  • نویز یا سیگنال ناخواسته ایجاد شود
  • شبکه تحت تأثیر قرار گیرد
  • عملکرد واقعی سیستم از طراحی اولیه فاصله بگیرد

بنابراین در پروژه‌های تقویت آنتن موبایل، فقط مقدار توان خروجی مهم نیست.

پارامترهایی مانند:

  • Isolation
  • Gain
  • ALC
  • AGC
  • Donor Signal
  • Cable Loss
  • Antenna Gain
  • Oscillation Control
  • Band Selection

همگی اهمیت دارند.

در مناطق شهری پرتراکم، انتخاب Donor اهمیت بیشتری پیدا می‌کند

فرض کنید در یک منطقه چندین سایت اطراف یک ساختمان وجود دارد.

اگر بخواهیم برای یک ساختمان سیستم تقویت آنتن طراحی کنیم، نمی‌توان صرفاً گفت:

«قوی‌ترین سیگنال را بگیریم.»

باید بررسی شود که کدام Cell و کدام Band برای پروژه مناسب‌تر است.

برای مثال ممکن است:

Cell A
RSRP = -72
SINR = 4

Cell B
RSRP = -80
SINR = 17

در این شرایط Cell B از نظر کیفیت RF می‌تواند شرایط متفاوتی داشته باشد، هرچند RSRP آن ضعیف‌تر است.

بنابراین در طراحی حرفه‌ای باید هم Signal Strength و هم Signal Quality بررسی شود.

اگر در یک منطقه دکل‌های زیادی وجود دارد، چه چیزی را اندازه بگیریم؟

به‌جای شمردن دکل‌ها، این موارد را ثبت کنید:

1. RSRP

قدرت سیگنال

2. RSRQ

کیفیت دریافت

3. SINR

شرایط سیگنال نسبت به تداخل و نویز

4. Band

باند فرکانسی مورد استفاده

5. PCI

شناسه فیزیکی سلول

6. Cell ID

شناسه سلول

7. EARFCN

کانال فرکانسی LTE

8. Technology

2G / 3G / 4G / 5G

9. تغییرات Cell

آیا گوشی مرتباً Cell خود را تغییر می‌دهد؟

10. وضعیت Data

آیا انتقال داده پایدار است یا مرتباً قطع و وصل می‌شود؟

یک نکته مهم درباره آنتن‌دهی گوشی

در مهندسی RF، «آنتن پر» الزاماً معادل «لینک خوب» نیست.

این موضوع مخصوصاً در مناطق شهری اهمیت زیادی دارد.

ساختمان‌ها، انعکاس امواج، Multipath، ارتفاع آنتن‌ها، زاویه Sectorها و تعداد منابع رادیویی می‌توانند شرایط پیچیده‌ای ایجاد کنند.

به همین دلیل ممکن است در فاصله کوتاهی از یک ساختمان به ساختمان دیگر، وضعیت RF تغییر محسوسی داشته باشد.

آیا افزایش تعداد دکل‌ها همیشه باعث افزایش کیفیت می‌شود؟

خیر.

هدف شبکه فقط افزایش تعداد سایت نیست.

طراحی صحیح شبکه باید بین موارد مختلف تعادل ایجاد کند:

  • Coverage
  • Capacity
  • Quality
  • Interference Management
  • Frequency Reuse
  • Antenna Pattern
  • Tilt
  • Azimuth
  • Power
  • Backhaul

بنابراین یک شبکه حرفه‌ای ممکن است عمداً سایت‌های متعددی در یک منطقه داشته باشد، بدون اینکه این موضوع به معنی ایجاد تداخل غیرقابل کنترل باشد.

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

اخرین مقالات
