بررسی تخصصی بخش‌های داخلی تقویت‌کننده آنتن موبایل صنعتی و معدنی تک‌باند ۱۰ وات و ۲۰ وات

ضعف آنتن موبایل در نیروگاه معمولاً نتیجه یک عامل واحد نیست.

این مشکل می‌تواند حاصل ترکیب چندین عامل باشد:

فاصله زیاد نیروگاه از BTS
افت مسیر یا Path Loss
سازه‌های فلزی بزرگ
ایجاد RF Shadow
سوله‌های فلزی و Sandwich Panel
ارتفاع زیاد سوله‌ها
دیوارهای بتنی و Reinforced Concrete
اتاق‌های متعدد و تو‌در‌تو
پناهگاه و زیرزمین
Cable Tray و مسیرهای فلزی
لوله‌ها و تجهیزات صنعتی
Reflection
Diffraction
Scattering
Multipath Propagation
Fast Fading
Interference
تلفات کابل و تجهیزات توزیع

بنابراین ممکن است یک نیروگاه در فضای باز سیگنال نسبتاً مناسبی داشته باشد، اما داخل ساختمان‌ها، سوله‌ها یا پشت سازه‌های بزرگ با افت شدید مواجه شود.

از طرف دیگر، ممکن است دو نقطه با فاصله نسبتاً کمی از یکدیگر، به دلیل تفاوت در مسیر RF، سطح سیگنال کاملاً متفاوتی داشته باشند.

این رفتار در محیط‌های صنعتی کاملاً قابل انتظار است؛ مطالعات انجام‌شده روی محیط‌های صنعتی و ساختمان‌های بزرگ نیز نشان می‌دهد که سازه‌های بتنی، فلزی و تجهیزات صنعتی می‌توانند باعث Attenuation، Shadowing، Multipath و Fading قابل توجه شوند.

بنابراین برای بهبود پوشش موبایل در نیروگاه، راهکار اصولی این نیست که صرفاً یک تقویت‌کننده با توان بیشتر نصب شود.

راهکار صحیح این است که ابتدا RF Site Survey انجام شود، سپس شرایط BTS و باندهای موجود بررسی شود و بر اساس نقشه نیروگاه، ساختمان‌ها، سوله‌ها، سازه‌های فلزی و نقاط موردنیاز، یک RF Coverage Design انجام شود.

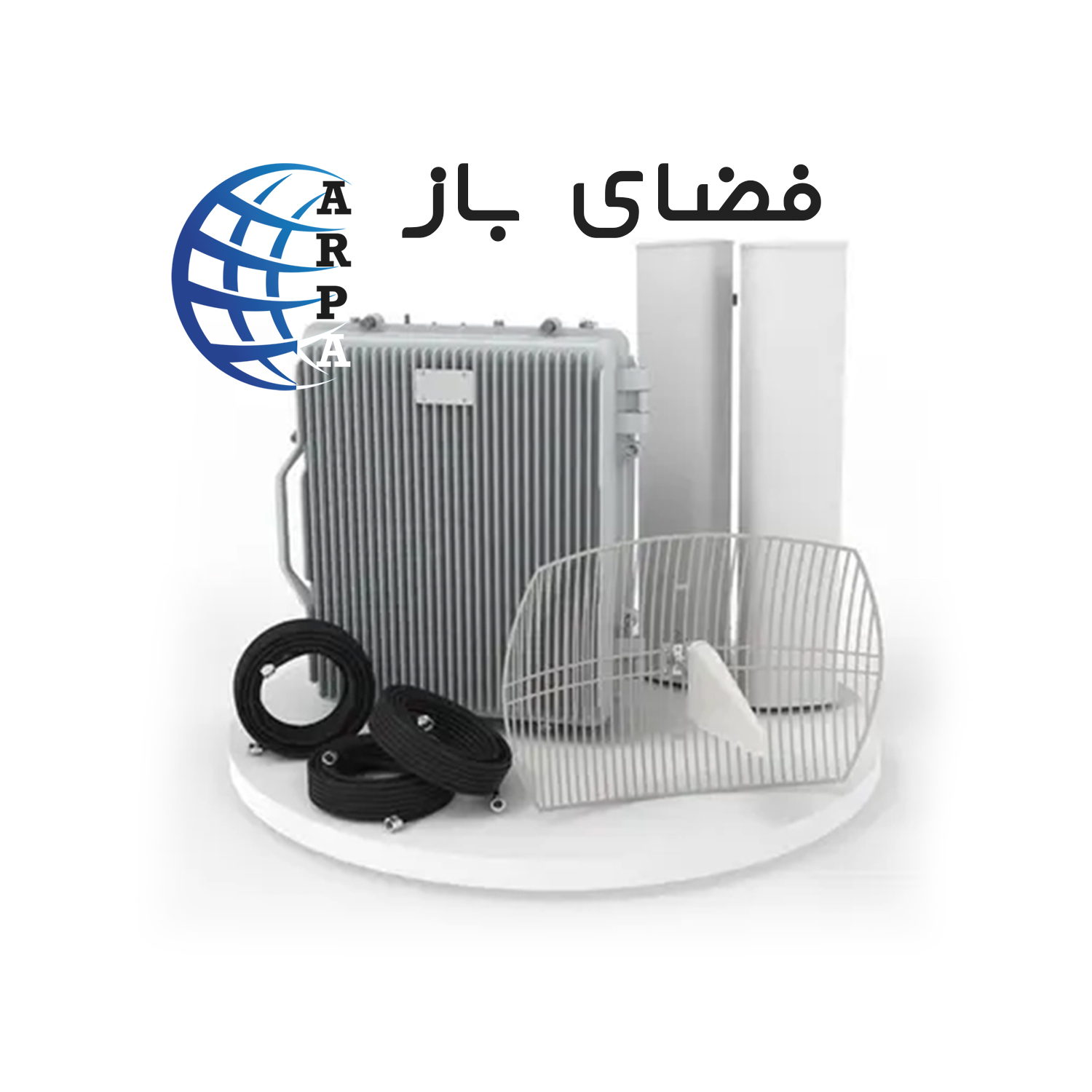

در پروژه‌های کوچک ممکن است یک Booster به همراه آنتن بیرونی و آنتن داخلی کافی باشد؛ اما در نیروگاه‌های بزرگ‌تر، به‌خصوص زمانی که چند نقطه صدها متر از مرکز فاصله دارند، معماری‌هایی مانند Passive DAS، Fiber-fed DAS و Remote/Slave Units می‌توانند گزینه‌های بسیار مناسب‌تری باشند.

در نهایت، هدف یک سیستم حرفه‌ای تقویت آنتن در نیروگاه صرفاً افزایش عدد سیگنال نیست؛ بلکه ایجاد پوشش پایدار، کنترل‌شده و قابل اتکا در نقاط موردنیاز، بدون ایجاد تداخل برای شبکه اپراتور است.

نیروگاه یک محیط عادی برای انتشار امواج رادیویی نیست؛ و طراحی پوشش موبایل در آن نیز نباید با منطق یک ساختمان مسکونی یا اداری انجام شود.

اینجاست که آرپانت میتواند بهترین راهکار را بدهد پس با ما تماس بگیرید تا از مشاوره های رایگان ما بهره مند شوید.

در صفحه تقویت کننده آنتن موبایل در معدن راهکار های معدنی را ببینید.

بررسی تخصصی بخش‌های داخلی تقویت‌کننده آنتن موبایل صنعتی و معدنی تک‌باند ۱۰ وات و ۲۰ وات

۱. معماری کلی یک تقویت‌کننده آنتن موبایل تک‌باند صنعتی و معدنی

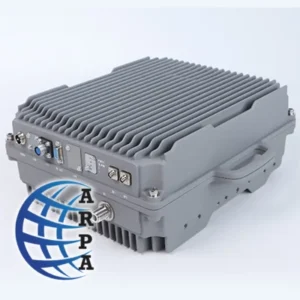

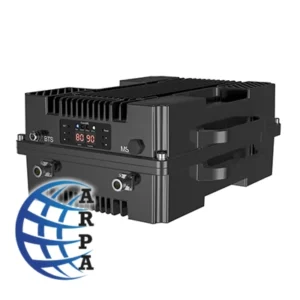

تقویت‌کننده‌های آنتن موبایل صنعتی و معدنی در توان‌های خروجی ۱۰ وات (40 dBm) و ۲۰ وات (43 dBm)، از نظر معماری RF با یک تقویت‌کننده ساده سیگنال تفاوت اساسی دارند. در یک طراحی حرفه‌ای، افزایش سطح توان خروجی تنها با قرار دادن یک Power Amplifier با توان بالاتر حاصل نمی‌شود؛ بلکه کل زنجیره RF باید از ورودی Donor تا خروجی Service Antenna از نظر Gain، Linearity، Noise Figure، Stability، VSWR، Thermal Dissipation و Intermodulation Performance به‌صورت هماهنگ طراحی شود.

در یک سیستم Single-Band Repeater، دستگاه تنها یک محدوده فرکانسی مشخص را پردازش می‌کند؛ برای مثال یک طراحی اختصاصی برای GSM 900 یا یک باند مشخص LTE. بنابراین برخلاف معماری‌های Multi-Band، نیازی به پردازش همزمان چند باند مستقل وجود ندارد؛ اما این موضوع به معنی ساده بودن مدار نیست.

یک معماری متداول را می‌توان به‌صورت مفهومی چنین نمایش داد:

                 DONOR ANTENNA
                       │
                       ▼
                RF INPUT PORT
                       │
                       ▼
             INPUT PROTECTION
                       │
                       ▼
              BAND-PASS FILTER
                       │
                       ▼
                 LNA / PRE-AMP
                       │
                       ▼
             VARIABLE ATTENUATOR
                       │
                       ▼
                  AGC / ALC
                       │
                       ▼
                DRIVER AMPLIFIER
                       │
                       ▼
               POWER AMPLIFIER
                       │
                       ▼
              OUTPUT FILTERING
                       │
                       ▼
             DIRECTIONAL COUPLER
                       │
             ┌─────────┴─────────┐
             ▼                   ▼
       POWER / VSWR          RF MONITOR
         DETECTION
             │
             ▼
           OUTPUT
             │
             ▼
       SERVICE ANTENNA

این دیاگرام، یک بلوک‌دیاگرام مفهومی است و الزاماً ترتیب یا وجود تک‌تک بلوک‌ها در تمام مدل‌های تجاری یکسان نیست. برخی سازندگان، چند عملکرد را در یک ماژول RF مجتمع می‌کنند و در برخی طراحی‌ها نیز فیلترها، کوپلرها یا مدارهای کنترل در نقاط متفاوتی از زنجیره قرار می‌گیرند.

نکته مهم‌تر این است که یک Repeater واقعی دوطرفه (Bi-Directional) است. بنابراین همین مفهوم زنجیره RF در جهت مخالف نیز وجود دارد:

DONOR SIDE  ◄──────────────►  SERVICE SIDE
              RF GAIN

در نتیجه دستگاه باید هم سیگنال Downlink را از BTS دریافت کرده و به سمت ناحیه پوشش ارسال کند و هم سیگنال Uplink کاربران را از سمت Service Antenna دریافت کرده و به سمت BTS برگرداند.

۲. توان ۱۰ وات و ۲۰ وات دقیقاً به چه معناست؟

وقتی گفته می‌شود یک تقویت‌کننده ۱۰ وات است، معمولاً منظور توان RF خروجی نامی دستگاه در پورت خروجی است:

$Pout=10WP_{out}=10W$

که در مقیاس dBm برابر است با:

$Pout=10log⁡10(10000)=40dBmP_{out}=10\log_{10}(10000)=40dBm$

برای دستگاه ۲۰ وات:

$Pout=20WP_{out}=20W$

و:

$Pout=43.01dBmP_{out}=43.01dBm$

بنابراین افزایش توان از ۱۰ به ۲۰ وات، از نظر توان خطی دو برابر است، اما در مقیاس لگاریتمی فقط حدود:

$3dB3dB$

افزایش ایجاد می‌کند.

این نکته در طراحی RF بسیار مهم است؛ زیرا ۲۰ وات به معنی دو برابر شدن پوشش جغرافیایی نیست. محدوده پوشش تابع مجموعه‌ای از پارامترهاست:

توان خروجی واقعی
Gain آنتن
Cable Loss
Connector Loss
Path Loss
حساسیت گیرنده
شرایط انتشار
موانع محیطی
Noise Floor
کیفیت سیگنال ورودی
Isolation بین آنتن‌ها

بنابراین اگر ورودی دستگاه از سمت Donor کیفیت مناسبی نداشته باشد، افزایش PA از ۱۰ به ۲۰ وات الزاماً مشکل اصلی سیستم را حل نمی‌کند.

۳. اولین بخش زنجیره: RF Input

سیگنال دریافتی از Donor Antenna ابتدا وارد پورت RF دستگاه می‌شود.

در تجهیزات صنعتی معمولاً از کانکتورهای RF با امپدانس مشخص، نظیر 50 Ω، استفاده می‌شود. در این نقطه موضوعاتی مانند:

Input Return Loss
Impedance Matching
VSWR
Connector Quality
Input Power Handling
Out-of-Band Rejection

اهمیت دارند.

اگر امپدانس ورودی با امپدانس مسیر انتقال تطبیق مناسبی نداشته باشد، بخشی از انرژی RF به سمت منبع بازتاب می‌شود.

ضریب بازتاب با رابطه زیر تعریف می‌شود:

$Γ=ZL−Z0ZL+Z0\Gamma=\frac{Z_L-Z_0}{Z_L+Z_0}$

که در آن:

$ZLZ_L$ : امپدانس بار
$Z0Z_0$ : امپدانس مشخصه خط انتقال

برای یک سیستم ایده‌آل 50 Ω:

$ZL=Z0=50ΩZ_L=Z_0=50\Omega$

بنابراین:

$Γ=0\Gamma=0$

و بازتاب ایده‌آل صفر خواهد بود.

در عمل، هیچ سیستم RF کاملاً ایده‌آلی وجود ندارد و مقدار مشخصی Return Loss و VSWR همیشه وجود خواهد داشت.

۴. Input Filtering؛ اولین سد در برابر سیگنال‌های ناخواسته

بعد از ورودی RF، یکی از مهم‌ترین بخش‌های معماری می‌تواند Band-Pass Filter باشد.

وظیفه این فیلتر این نیست که «سیگنال را قوی‌تر کند». وظیفه آن، محدود کردن انرژی RF به محدوده فرکانسی موردنظر است.

برای مثال اگر دستگاه برای یک باند مشخص 900 MHz طراحی شده باشد، فیلتر ورودی باید:

باند موردنظر را عبور دهد؛
سیگنال‌های خارج از باند را تضعیف کند؛
از ورود انرژی‌های ناخواسته به طبقات حساس جلوگیری کند.

این مسئله در محیط‌های صنعتی و معدنی اهمیت بیشتری پیدا می‌کند، زیرا ممکن است در اطراف سایت، فرستنده‌های مختلف، BTSهای متعدد، سیستم‌های رادیویی، لینک‌های بی‌سیم و منابع Interference وجود داشته باشند.

فیلتر ایده‌آل چنین مشخصه‌ای دارد:

Insertion Loss
     │
     │          ┌─────────────┐
     │          │ PASSBAND    │
     │──────────┘             └──────────
     │
─────┴─────────────────────────────────────► Frequency
              Desired Band

اما فیلتر واقعی دارای:

Passband Ripple
Insertion Loss
Transition Band
Stopband Attenuation
Return Loss

است.

در نتیجه فیلتر هرچقدر هم که برای حذف Interference مفید باشد، مقداری Insertion Loss نیز به سیستم تحمیل می‌کند.

این Loss مستقیماً وارد بودجه توان RF می‌شود.

۵. چرا در یک دستگاه ۲۰ وات، هر دسی‌بل اهمیت دارد؟

فرض کنیم زنجیره RF دارای چند بخش باشد و مجموع Lossهای بین طبقات به چند dB برسد.

در RF، چند dB شاید از نظر عددی کوچک به نظر برسد، اما در مقیاس توان کاملاً قابل توجه است.

مثلاً:

$3dB≈50%3dB \approx 50\%$

بنابراین اگر در یک نقطه از زنجیره 3 dB افت ایجاد شود، توان خطی تقریباً نصف می‌شود.

به همین دلیل در طراحی یک سیستم ۲۰ وات، صرفاً انتخاب PA با توان نامی ۲۰W کافی نیست. باید RF Link Budget کل مسیر از ورودی تا خروجی بررسی شود.

۶. LNA؛ تقویت اولیه با حداقل افزایش نویز

پس از فیلترینگ، بسته به معماری دستگاه، سیگنال می‌تواند وارد LNA یا Low Noise Amplifier شود.

LNA وظیفه دارد سیگنال RF ضعیف ورودی را در ابتدای زنجیره تقویت کند، در حالی که تا حد امکان Noise Figure پایینی داشته باشد.

این موضوع بسیار مهم است، زیرا در طبقات ابتدایی گیرنده، نویزی که به سیگنال اضافه می‌شود می‌تواند روی کیفیت کل زنجیره اثر بگذارد.

یک پارامتر کلیدی:

$NF=10log⁡10(F)NF = 10\log_{10}(F)$

که $FF$ ضریب نویز است.

برای یک زنجیره چندطبقه، Friis’ Formula اهمیت پیدا می‌کند:

$Ftotal=F1+F2−1G1+F3−1G1G2+⋯F_{total} = F_1+ \frac{F_2-1}{G_1} + \frac{F_3-1}{G_1G_2} +\cdots$

یعنی مشخصات طبقه اول می‌تواند تأثیر بسیار زیادی بر Noise Performance کل سیستم داشته باشد.

به همین دلیل در یک طراحی حرفه‌ای، قرار دادن یک Amplifier پرقدرت در ابتدای مسیر بدون توجه به Noise Figure، Dynamic Range و Input Compression می‌تواند نتیجه نامطلوبی ایجاد کند.

۷. Variable Attenuator؛ کنترل سطح RF قبل از طبقات قدرت

در یک تقویت‌کننده حرفه‌ای تک‌باند، سیگنال بعد از تقویت اولیه الزاماً مستقیماً وارد Power Amplifier نمی‌شود. بسته به معماری دستگاه، ممکن است یک Variable Attenuator در مسیر قرار بگیرد تا سطح سیگنال RF در محدوده مناسب نگه داشته شود.

Attenuator برخلاف Amplifier، سیگنال را تقویت نمی‌کند؛ بلکه مقدار مشخصی از توان RF را تضعیف می‌کند.

برای مثال:

$Pout=Pin−AP_{out}=P_{in}-A$

که در آن $AA$ مقدار تضعیف برحسب dB است.

مثلاً اگر:

$Pin=−20dBmP_{in}=-20dBm$

و Attenuation برابر 10 dB باشد:

$Pout=−30dBmP_{out}=-30dBm$

در طراحی‌های قابل‌کنترل، مقدار Attenuation می‌تواند توسط مدار کنترل تغییر کند.

چرا چنین چیزی لازم است؟

چون سطح سیگنال Donor ثابت نیست.

ممکن است در یک لحظه:

$Pin=−80dBmP_{in}=-80dBm$

باشد و در شرایط دیگری:

$Pin=−55dBmP_{in}=-55dBm$

در نتیجه اگر Gain کل سیستم ثابت باشد، طبقات بعدی ممکن است در برابر ورودی قوی‌تر وارد Compression یا حتی Saturation شوند.

۸. AGC؛ کنترل خودکار Gain

یکی از مهم‌ترین بخش‌های یک Repeater صنعتی، AGC یا Automatic Gain Control است.

وظیفه AGC این است که با تغییر سطح سیگنال ورودی، Gain مؤثر زنجیره RF را تنظیم کند تا سطح سیگنال در محدوده طراحی باقی بماند.

به‌صورت ساده:

Weak Input
   │
   ▼
Higher Effective Gain
   │
   ▼
Target Output Level

و برعکس:

Strong Input
   │
   ▼
Reduced Effective Gain
   │
   ▼
Target Output Level

بنابراین:

$Geffective=Gmaximum−AAGCG_{effective}=G_{maximum}-A_{AGC}$

هرچه سیگنال ورودی قوی‌تر شود، سیستم می‌تواند Attenuation را افزایش دهد و Gain مؤثر را کاهش دهد.

۹. ALC؛ محدود کردن توان خروجی

ALC یا Automatic Level Control با AGC مرتبط است، اما از نظر عملکرد دقیقاً مترادف آن نیست.

در ALC، تمرکز اصلی روی کنترل Level خروجی است.

مثلاً فرض کنیم PA توان نامی مشخصی دارد و طراحی سیستم اجازه نمی‌دهد توان خروجی از یک سطح مشخص فراتر برود.

مدار ALC سطح خروجی را Sample می‌کند:

             ┌───────────────┐
RF ─────────►│      PA       │──────────► RF OUT
             └───────┬───────┘
                     │
                     ▼
              Directional
                 Coupler
                     │
                     ▼
                RF Detector
                     │
                     ▼
               Control Loop
                     │
                     └────────► Gain Control

در نتیجه یک Feedback Control Loop تشکیل می‌شود.

این حلقه می‌تواند در شرایطی که ورودی افزایش پیدا می‌کند، Gain را کاهش دهد تا خروجی در محدوده تعیین‌شده باقی بماند.

۱۰. AGC و ALC چه تفاوتی دارند؟

به‌صورت مهندسی، نباید این دو اصطلاح را یکی در نظر گرفت.

پارامتر	AGC	ALC
مفهوم	Automatic Gain Control	Automatic Level Control
متغیر مورد کنترل	Gain مؤثر	Level خروجی
هدف	مدیریت تغییرات سطح سیگنال	تثبیت/محدود کردن سطح خروجی
نقطه نمونه‌برداری	بسته به طراحی	معمولاً نزدیک خروجی
ارتباط با PA	غیرمستقیم/مستقیم	بسیار مستقیم

در تجهیزات تجاری ممکن است سازنده از اصطلاح AGC/ALC برای مجموعه‌ای از حلقه‌های کنترلی استفاده کند؛ بنابراین صرف دیدن عبارت AGC یا ALC روی دستگاه، به‌تنهایی مشخص‌کننده توپولوژی دقیق مدار نیست.

۱۱. Driver Amplifier؛ مرحله قبل از PA

بعد از کنترل سطح RF، سیگنال معمولاً باید به اندازه کافی توان داشته باشد تا Power Amplifier نهایی را Drive کند.

اینجاست که Driver Amplifier وارد می‌شود.

ساختار کلی:

LNA / Pre-Amplifier
        │
        ▼
 Variable Attenuator
        │
        ▼
     AGC / ALC
        │
        ▼
 Driver Amplifier
        │
        ▼
 Power Amplifier

Driver وظیفه دارد سطح RF را برای ورودی PA به محدوده موردنیاز برساند.

این بخش باید همزمان چند پارامتر را رعایت کند:

Gain
Output Power
Noise Figure
Linearity
P1dB
IP3
Stability
Input/Output Matching

اشتباه رایج این است که Driver را صرفاً «یک آمپلی‌فایر ضعیف‌تر» بدانیم. در واقع Driver بخشی از Power Budget زنجیره RF است و باید دقیقاً با مشخصات ورودی PA هماهنگ شود.

۱۲. Power Amplifier؛ مرحله تولید توان اصلی

در نهایت سیگنال وارد PA یا Power Amplifier می‌شود.

این همان بخشی است که توان RF را به سطحی مانند:

$40dBm≈10W40dBm \approx 10W$

یا:

$43dBm≈20W43dBm \approx 20W$

می‌رساند.

اما PA ایده‌آل نیست.

افزایش توان RF با پدیده‌هایی مثل:

Gain Compression
Harmonic Generation
Intermodulation
Thermal Stress
Efficiency Limitation

همراه است.

۱۳. P1dB؛ نقطه‌ای که خطی بودن PA شروع به شکست می‌کند

یکی از مشخصات بسیار مهم PA، 1 dB Compression Point یا P1dB است.

در ناحیه خطی:

$Pout=Pin+GP_{out}=P_{in}+G$

اما با نزدیک شدن PA به محدوده اشباع، Gain کاهش پیدا می‌کند.

وقتی Gain واقعی نسبت به Gain خطی ایده‌آل ۱ dB کاهش پیدا کند، به نقطه P1dB رسیده‌ایم.

این پارامتر برای طراحی یک دستگاه ۱۰ یا ۲۰ وات اهمیت زیادی دارد، زیرا اگر PA دائماً در نزدیکی Compression Point کار کند، رفتار RF آن دیگر ایده‌آل و کاملاً خطی نخواهد بود.

۱۴. چرا PA فقط «وات تولید نمی‌کند»؟

PA علاوه بر سیگنال مطلوب، می‌تواند محصولات ناخواسته نیز تولید کند.

در یک سیگنال RF واقعی، غیرخطی بودن PA می‌تواند باعث ایجاد:

Harmonics

فرکانس‌های مضرب فرکانس اصلی.

Intermodulation Products

در حضور چند مؤلفه فرکانسی، محصولات ترکیبی ایجاد می‌شوند.

مثلاً:

$f1, f2f_1,\;f_2$

می‌توانند محصولات:

$2f1-f22f_1-f_2$

و:

$2f2-f12f_2-f_1$

تولید کنند.

این محصولات Third-Order Intermodulation (IM3) نام دارند و در سیستم‌های مخابراتی اهمیت زیادی دارند.

به همین دلیل یک PA خوب صرفاً PAای نیست که «۲۰ وات خروجی بدهد»؛ بلکه باید در توان کاری موردنظر، Linearity مناسبی نیز داشته باشد.

۱۵. تفاوت مهم ۱۰ وات و ۲۰ وات در PA

در نگاه اول:

۲۰ وات = PA قوی‌تر

اما طراحی واقعی پیچیده‌تر است.

برای رسیدن به ۲۰W، علاوه بر توان بیشتر، باید موارد زیر نیز بررسی شوند:

DC Power Consumption
PA Efficiency
Heat Dissipation
Thermal Resistance
Device Safe Operating Area
Output Matching
VSWR Tolerance
Harmonic Suppression
Intermodulation Performance

مثلاً اگر PA برای تولید ۲۰W RF به مقدار قابل‌توجهی توان DC نیاز داشته باشد، اختلاف بین توان DC مصرفی و توان RF خروجی عمدتاً به حرارت تبدیل می‌شود.

به‌صورت ساده:

$PDC=PRF+PLossP_{DC}=P_{RF}+P_{Loss}$

و:

$PLoss→HeatP_{Loss}\rightarrow Heat$

بنابراین هرچه توان خروجی افزایش پیدا کند، طراحی حرارتی نیز اهمیت بیشتری پیدا می‌کند.

۱۶. Output Filter؛ پالایش سیگنال پس از Power Amplifier

خروجی PA الزاماً یک سیگنال کاملاً تمیز و ایده‌آل نیست. هر عنصر غیرخطی در مسیر تقویت، به‌خصوص PA، می‌تواند علاوه بر مؤلفه اصلی، Harmonic و Spurious Components ایجاد کند.

بنابراین در بسیاری از معماری‌های حرفه‌ای، بعد از PA یک مرحله فیلترینگ قرار می‌گیرد.

ساختار مفهومی:

                 POWER AMPLIFIER
                       │
                       ▼
                OUTPUT FILTER
                       │
             ┌─────────┴─────────┐
             │                   │
       Desired Band        Out-of-Band
          PASS                  REJECT
             │                   │
             ▼                   X
                       │
                       ▼
                CLEAN RF OUTPUT

برای یک دستگاه Single-Band، فیلتر می‌تواند Band-Pass یا در برخی معماری‌ها ترکیبی از فیلترهای مناسب همان باند باشد.

پارامترهای اصلی فیلتر عبارت‌اند از:

Insertion Loss
Return Loss
Passband
Stopband Rejection
Selectivity
Power Handling
Group Delay

نکته مهم این است که فیلتر خروجی باید بتواند توان RF خروجی دستگاه را تحمل کند. فیلتر کوچکی که از نظر فرکانسی مناسب است، لزوماً از نظر Power Handling برای یک PA بیست‌واتی مناسب نیست.

۱۷. Directional Coupler؛ نمونه‌برداری کنترل‌شده از توان RF

یکی از اجزای بسیار مهم در مسیر خروجی، Directional Coupler است.

Directional Coupler اجازه می‌دهد بخش کوچکی از انرژی RF مسیر اصلی، بدون اینکه مسیر اصلی را به‌طور جدی مختل کند، برای اندازه‌گیری یا Feedback نمونه‌برداری شود.

به‌صورت مفهومی:

PA ────────────────► OUTPUT
          │
          │
          ▼
   Directional Coupler
          │
          ▼
      RF Detector
          │
          ▼
      Control Unit

مثلاً اگر مسیر اصلی ۲۰ وات باشد، مدار اندازه‌گیری لازم نیست کل ۲۰ وات را مستقیماً به Detector بدهد. Coupler می‌تواند نمونه‌ای بسیار کوچک‌تر را استخراج کند.

پارامترهای مهم Directional Coupler شامل:

Coupling Factor
Directivity
Insertion Loss
Return Loss
Isolation
Power Handling

است.

۱۸. RF Detector؛ تبدیل اطلاعات RF به داده قابل اندازه‌گیری

سیگنال RF را نمی‌توان مستقیماً با یک ADC معمولی به‌عنوان «توان خروجی» خواند.

بنابراین نمونه RF گرفته‌شده توسط Coupler وارد RF Detector می‌شود.

Detector سطح RF را به یک کمیت قابل پردازش تبدیل می‌کند؛ برای مثال یک ولتاژ DC متناسب با Level سیگنال.

سپس کنترلر می‌تواند از این اطلاعات برای مواردی مانند:

نمایش Output Power
AGC
ALC
Over-Power Protection
Fault Detection

استفاده کند.

در معماری‌های مختلف ممکن است از Detectorهای مبتنی بر:

Diode Detection
Log Detector
RMS Detector

استفاده شود.

۱۹. VSWR؛ یکی از حیاتی‌ترین پارامترهای خروجی

حالا به یکی از مهم‌ترین قسمت‌ها می‌رسیم:

VSWR = Voltage Standing Wave Ratio

اگر خروجی دستگاه به یک Load ایده‌آل 50Ω متصل نباشد، بخشی از توان RF به سمت PA بازتاب می‌شود.

رابطه VSWR با ضریب بازتاب:

$VSWR=1+∣Γ∣1−∣Γ∣VSWR=\frac{1+|\Gamma|}{1-|\Gamma|}$

است.

اگر:

$Γ=0\Gamma=0$

داشته باشیم:

$VSWR=1:1VSWR=1:1$

که حالت ایده‌آل است.

اما در شرایط واقعی، VSWR بیشتر از 1:1 خواهد بود.

۲۰. چرا VSWR بالا برای دستگاه ۲۰ وات خطرناک‌تر است؟

فرض کنیم PA بیست وات RF تولید می‌کند.

اگر آنتن، کابل، کانکتور یا مسیر انتقال دچار مشکل شود، بخشی از این انرژی به سمت PA بازمی‌گردد.

این انرژی بازتاب‌شده می‌تواند باعث:

افزایش Stress روی PA
افزایش دما
تغییر شرایط Matching
کاهش توان مفید
افزایش Compression
ناپایداری
و در شرایط شدید، آسیب به طبقه خروجی

شود.

به همین دلیل دستگاه‌های حرفه‌ای می‌توانند دارای VSWR Protection باشند.

۲۱. VSWR Protection چگونه عمل می‌کند؟

معمولاً سیستم ابتدا Forward Power و Reflected Power را اندازه‌گیری می‌کند.

به‌صورت مفهومی:

                  RF OUTPUT
                     │
                     ▼
              Directional Coupler
                │           │
                ▼           ▼
          Forward Power   Reflected Power
                │           │
                └─────┬─────┘
                      ▼
                 RF Detector
                      │
                      ▼
                Control Logic
                      │
          ┌───────────┴───────────┐
          ▼                       ▼
      Normal Load             High VSWR
                                  │
                                  ▼
                         Gain Reduction
                         / Power Limit
                         / Shutdown

بنابراین اگر سیستم تشخیص دهد که شرایط خروجی غیرعادی شده است، می‌تواند به‌جای اینکه PA را بدون کنترل در آن وضعیت نگه دارد، توان خروجی را کاهش دهد یا در شرایط بحرانی، مسیر تقویت را خاموش کند.

۲۲. Return Loss؛ زبان دقیق‌تر برای توصیف بازتاب

برای تحلیل حرفه‌ای‌تر، فقط گفتن VSWR کافی نیست.

پارامتر مهم دیگر Return Loss (RL) است:

$RL=−20log⁡10∣Γ∣RL=-20\log_{10}|\Gamma|$

هرچه Return Loss بیشتر باشد، Matching بهتر است و توان کمتری بازتاب می‌شود.

این موضوع در طراحی RF اهمیت زیادی دارد، زیرا یک سیستم ممکن است از نظر ظاهری «سیگنال خوبی داشته باشد»، اما Matching نامناسب در خروجی باعث ایجاد مشکل برای PA شود.

۲۳. Service Antenna؛ آخرین نقطه زنجیره RF

پس از عبور از فیلتر و مدارهای پایش و حفاظت، توان RF به سمت Service Antenna می‌رود.

اما اینجا نیز یک اشتباه رایج وجود دارد:

«دستگاه ۲۰ وات است، پس ۲۰ وات به آنتن می‌رسد.»

لزومی ندارد.

اگر مثلاً:

Output Power = 43 dBm
Cable Loss = 3 dB
Connector Loss = 1 dB

باشد، توان تقریبی تحویلی به آنتن:

$43-3-1=39dBm43-3-1=39dBm$

خواهد بود.

یعنی:

$39dBm≈7.94W39dBm\approx7.94W$

پس توان نامی دستگاه با توان RF واقعی تحویلی به آنتن یکی نیست.

از طرف دیگر، اگر آنتن Gain داشته باشد، EIRP نیز باید جداگانه بررسی شود:

$EIRP(dBm)=PTX(dBm)−Lcable+GantennaEIRP(dBm)=P_{TX}(dBm)-L_{cable}+G_{antenna}$

بنابراین در یک سیستم صنعتی، ارزیابی واقعی عملکرد باید بر اساس کل RF Link Budget انجام شود، نه فقط عدد درج‌شده روی دستگاه.

۲۴. یک نکته مهم: دستگاه فقط یک «زنجیره تقویت» نیست

تا اینجا ممکن است تصور شود که دستگاه چیزی شبیه این است:

Input → Amplifier → Output

اما یک Repeater صنعتی واقعی بسیار پیچیده‌تر است:

                ┌──────────────────────────┐
                │      CONTROL SYSTEM      │
                │                          │
                │ AGC / ALC / TEMP / VSWR │
                └────────────┬─────────────┘
                             │
                             ▼
Donor → Filter → LNA → Atten. → Driver → PA → Filter → Coupler → Service
                       ▲                         │
                       │                         │
                       └────── Feedback ─────────┘

یعنی علاوه بر Forward RF Path، یک مجموعه Monitoring & Control Loops نیز وجود دارد.

همین حلقه‌های Feedback هستند که باعث می‌شوند یک دستگاه صنعتی ۱۰ یا ۲۰ وات بتواند در محدوده مشخصی از ورودی و بار، رفتار کنترل‌شده‌تری داشته باشد.

۲۵. منبع تغذیه (Power Supply) در تقویت‌کننده‌های ۱۰ و ۲۰ وات

یک اشتباه رایج این است که چون خروجی دستگاه مثلاً ۲۰ وات RF است، تصور شود منبع تغذیه نیز فقط باید ۲۰ وات توان تأمین کند. در واقع:

$PDC>PRFP_{DC} > P_{RF}$

زیرا PA دارای بازده محدود است و علاوه بر توان RF، بخشی از توان DC را به حرارت تبدیل می‌کند.

رابطه بازده PA:

$η=PRFPDC\eta=\frac{P_{RF}}{P_{DC}}$

بنابراین:

$PDC=PRFηP_{DC}=\frac{P_{RF}}{\eta}$

مثلاً اگر یک PA فرضی بازده ۴۰٪ داشته باشد و بخواهد ۲۰ وات RF تولید کند:

$PDC=200.4=50WP_{DC}=\frac{20}{0.4}=50W$

یعنی حدود ۳۰ وات به‌صورت تلفات حرارتی ظاهر می‌شود.

البته این فقط یک مثال مهندسی است و بازده واقعی به تکنولوژی PA، فرکانس، نقطه کاری، Modulation و سطح خروجی بستگی دارد.

۲۶. چرا Power Supply در دستگاه ۲۰ وات حساس‌تر است؟

منبع تغذیه فقط وظیفه تأمین جریان را ندارد؛ کیفیت آن مستقیماً روی عملکرد RF تأثیر می‌گذارد.

پارامترهایی مانند:

Output Voltage Stability
Load Regulation
Ripple
Switching Noise
Transient Response
Current Capacity
EMI/EMC

باید کنترل شوند.

به‌خصوص Switching Noise می‌تواند از طریق مسیرهای تغذیه یا Coupling ناخواسته وارد مدار RF شود.

بنابراین در یک طراحی حرفه‌ای، معمولاً بین منبع تغذیه و طبقات حساس RF از مراحل مختلف:

DC Filtering
LC Filtering
Decoupling
Regulation

استفاده می‌شود.

ساختار مفهومی:

AC/DC INPUT
     │
     ▼
POWER SUPPLY
     │
     ├────────► PA POWER RAIL
     │
     ▼
DC FILTERING
     │
     ▼
LOW-NOISE REGULATOR
     │
     ├────────► RF CONTROL
     ├────────► LNA
     └────────► CONTROL MCU

بنابراین لزوماً تمام بخش‌های دستگاه از یک Rail تغذیه مستقیم استفاده نمی‌کنند.

۲۷. DC Decoupling؛ جلوگیری از انتقال نویز بین طبقات

در مدارهای RF، هر طبقه تقویت می‌تواند جریان مصرفی متغیری داشته باشد.

اگر تغذیه طبقات به‌درستی Decouple نشده باشد، تغییرات جریان یک طبقه می‌تواند روی Rail مشترک اثر گذاشته و از طریق تغذیه به طبقات دیگر منتقل شود.

به همین دلیل نزدیک ICها، Transistorها و ماژول‌های RF معمولاً از ترکیبی از:

Bypass Capacitor
Decoupling Capacitor
Bulk Capacitor
Ferrite Bead
LC Filter

استفاده می‌شود.

هدف، ایجاد یک مسیر تغذیه با امپدانس AC پایین در محدوده فرکانسی موردنظر است.

این مسئله برای LNA و طبقات Gain بالا اهمیت زیادی دارد؛ زیرا هرگونه Coupling ناخواسته می‌تواند به Feedback و در شرایط خاص به Oscillation منجر شود.

۲۸. Thermal Management؛ چرا PA به هیت‌سینک نیاز دارد؟

PA مهم‌ترین منبع تولید حرارت در دستگاه است.

اگر توان DC مصرفی PA برابر $PDCP_{DC}$ و توان RF خروجی برابر $PRFP_{RF}$ باشد:

$PHeat≈PDC−PRFP_{Heat}\approx P_{DC}-P_{RF}$

هرچه بازده کمتر باشد، مقدار حرارت بیشتر خواهد بود.

حرارت تولیدشده باید از Junction نیمه‌هادی به محیط منتقل شود:

RF Transistor Junction
        │
        ▼
   Thermal Interface
        │
        ▼
     Heatsink
        │
        ▼
       Air

در این مسیر چند مقاومت حرارتی وجود دارد.

به‌صورت ساده:

$TJ=TA+PDθJAT_J=T_A+P_D\theta_{JA}$

یا اگر مسیر حرارتی را تفکیک کنیم:

$TJ=TC+PDθJCT_J=T_C+P_D\theta_{JC}$

که در آن:

$TJT_J$ : Junction Temperature
$TCT_C$ : Case Temperature
$TAT_A$ : Ambient Temperature
$PDP_D$ : Dissipated Power
$θ\theta$ : Thermal Resistance

است.

۲۹. Thermal Runaway؛ یک خطر مهم در طراحی PA

افزایش دما می‌تواند مشخصات نیمه‌هادی را تغییر دهد.

در بعضی ساختارهای PA، افزایش دما می‌تواند باعث تغییر:

Bias Point
Gain
Efficiency
Drain/Collector Current

شود.

اگر این تغییرات به‌صورت کنترل‌نشده باعث افزایش مصرف جریان شوند، یک حلقه حرارتی نامطلوب شکل می‌گیرد که می‌تواند عملکرد ترانزیستور را به خطر بیندازد.

بنابراین Bias Network، Thermal Compensation و Protection در طراحی PA اهمیت زیادی دارند.

۳۰. فن یا هیت‌سینک بزرگ؛ کدام بهتر است؟

برای یک دستگاه صنعتی ۱۰ یا ۲۰ وات، روش خنک‌کاری وابسته به طراحی مکانیکی و میزان Heat Dissipation است.

Passive Cooling

استفاده از هیت‌سینک بدون فن.

مزایا:

قطعه متحرک ندارد.
قابلیت اطمینان بالا.
نویز مکانیکی ندارد.
Maintenance کمتر.

اما نیازمند:

Heatsink مناسب
Thermal Interface مناسب
جریان هوای کافی
طراحی مکانیکی صحیح

است.

Active Cooling

استفاده از Fan.

مزیت اصلی آن افزایش Heat Transfer است، اما:

فن عمر محدود دارد.
گردوغبار روی آن جمع می‌شود.
در محیط معدن می‌تواند مسئله‌ساز شود.
نیازمند کنترل دما و نگهداری است.

برای محیط‌های صنعتی و معدنی، این موضوع اهمیت ویژه‌ای دارد؛ زیرا Dust، Temperature، Humidity و Contamination می‌توانند عملکرد سیستم خنک‌کاری را تحت تأثیر قرار دهند.

۳۱. Temperature Monitoring؛ سنجش دمای PA

یک دستگاه حرفه‌ای می‌تواند دمای بخش قدرت را با Sensor پایش کند.

ساختار:

PA
 │
 ▼
Temperature Sensor
 │
 ▼
ADC / Control Circuit
 │
 ├──── Normal ────► Normal Operation
 │
 ├──── High ──────► Power Reduction
 │
 └──── Critical ──► PA Shutdown

بنابراین در شرایط Over-Temperature، کنترلر می‌تواند ابتدا توان خروجی را کاهش دهد و در صورت رسیدن دما به محدوده بحرانی، PA را از مدار خارج کند.

این روش نسبت به خاموش شدن ناگهانی کل دستگاه، کنترل‌شده‌تر است.

۳۲. تفاوت حرارتی ۱۰ وات و ۲۰ وات

افزایش توان خروجی از ۱۰ به ۲۰ وات به معنی افزایش صرفاً ۳ dB در توان RF است، اما الزاماً به معنی افزایش حرارت دقیقاً دو برابر یا یک رابطه خطی ساده نیست.

زیرا حرارت تابعی از:

PA Efficiency
Bias Point
Frequency
Modulation
Output Back-Off
Input Level
Duty Cycle

است.

به همین دلیل دو PA که هر دو ۲۰W خروجی دارند، می‌توانند توان DC مصرفی و Heat Dissipation متفاوتی داشته باشند.

۳۳. محیط معدن؛ جایی که Thermal Design اهمیت بیشتری پیدا می‌کند

در کاربردهای Mining، شرایط محیطی می‌تواند با یک نصب ساختمانی معمولی کاملاً متفاوت باشد.

پارامترهایی مانند:

Ambient Temperature بالا
تابش مستقیم خورشید
گردوغبار
تهویه محدود
محفظه Outdoor
تغییرات شدید دمای شب و روز

می‌توانند Thermal Margin دستگاه را کاهش دهند.

فرض کنیم دستگاه در شرایط آزمایشگاهی در دمای محیط ۲۵°C به‌خوبی کار می‌کند. این به‌تنهایی تضمین نمی‌کند که همان دستگاه در محفظه Outdoor زیر تابش مستقیم خورشید و دمای محیط بالا نیز همان عملکرد حرارتی را داشته باشد.

به همین دلیل در تجهیزات صنعتی باید Thermal Design Margin نیز در نظر گرفته شود.

۳۴. Power Supply و Thermal Management به هم وابسته‌اند

این دو بخش را نمی‌توان کاملاً جدا از هم تحلیل کرد.

اگر Power Supply بازده پایینی داشته باشد:

$PLoss,PSU↑P_{Loss,PSU}\uparrow$

و در نتیجه حرارت داخل محفظه افزایش پیدا می‌کند.

از طرف دیگر اگر PA بازده پایینی داشته باشد:

$PHeat,PA↑P_{Heat,PA}\uparrow$

پس حرارت کل دستگاه تقریباً:

$PHeat,total=PLoss,PA+PLoss,PSU+PLoss,OtherP_{Heat,total} = P_{Loss,PA} + P_{Loss,PSU} + P_{Loss,Other}$

خواهد بود.

بنابراین طراحی حرارتی یک دستگاه ۲۰ وات باید کل توان تلف‌شده داخل Enclosure را در نظر بگیرد، نه فقط هیت‌سینک PA را.

۳۵. Enclosure؛ بدنه فقط یک قاب مکانیکی نیست

در تجهیزات صنعتی، Enclosure بخشی از طراحی عملکردی دستگاه است.

بدنه باید بین چند نیاز تعادل ایجاد کند:

RF Shielding + Thermal Management + Environmental Protection + Mechanical Protection

اگر بدنه کاملاً بسته باشد، دفع حرارت دشوارتر می‌شود.

اگر برای تهویه سوراخ‌های زیادی ایجاد شود، ورود گردوغبار و رطوبت افزایش می‌یابد.

بنابراین طراحی یک دستگاه صنعتی باید بین IP Rating، Thermal Resistance و EMC/EMI Performance تعادل ایجاد کند.

۳۶. Duplexer در تقویت‌کننده تک‌باند ۱۰ و ۲۰ وات

در یک Single-Band Full-Duplex Repeater، یکی از مهم‌ترین اجزای بخش RF، Duplexer است. برخلاف تصوری که گاهی وجود دارد، تک‌باند بودن دستگاه به این معنا نیست که فقط یک مسیر RF ساده از ورودی تا خروجی وجود دارد.

یک ریپیتر تک‌باند باید همزمان دو جهت ارتباطی را مدیریت کند:

Downlink (DL): از BTS به سمت کاربر
Uplink (UL): از کاربر به سمت BTS

هر دو در یک باند نامی قرار دارند، اما در شبکه‌های FDD، فرکانس Uplink و Downlink از یکدیگر جدا هستند.

به همین دلیل Duplexer وظیفه جداسازی این دو مسیر فرکانسی را بر عهده می‌گیرد.

۳۷. ساختار فرکانسی Duplexer

فرض کنیم یک دستگاه تک‌باند برای یک سیستم FDD طراحی شده باشد.

در این حالت:

$fUL≠fDLf_{UL}\neq f_{DL}$

اما هر دو در محدوده فرکانسی یک Band قرار دارند.

Duplexer از دو فیلتر اختصاصی تشکیل می‌شود:

                         ANTENNA
                            │
                            ▼
                       ┌─────────┐
                       │ DUPLEXER│
                       └────┬────┘
                            │
                 ┌──────────┴──────────┐
                 ▼                     ▼
             DL FILTER             UL FILTER
                 │                     │
                 ▼                     ▼
             DL PATH                UL PATH

هر فیلتر باید باند مربوط به خودش را عبور دهد و فرکانس مسیر دیگر را با مقدار قابل توجهی تضعیف کند.

به بیان ساده:

DL Filter → اجازه عبور DL + Reject کردن UL

UL Filter → اجازه عبور UL + Reject کردن DL

اما در طراحی واقعی، موضوع بسیار پیچیده‌تر از یک فیلتر ساده است؛ زیرا Duplexer باید همزمان Insertion Loss پایین، Isolation بالا، Power Handling مناسب و Return Loss قابل قبول داشته باشد.

۳۸. چرا Duplexer در Repeater ضروری است؟

فرض کنیم Service Antenna همزمان در حال ارسال Downlink باشد و کاربر نیز در همان محدوده در حال ارسال Uplink.

اگر مسیرهای UL و DL به‌خوبی از هم جدا نشوند، انرژی فرکانسی یک مسیر می‌تواند وارد زنجیره مسیر دیگر شود.

این موضوع می‌تواند باعث:

Desensitization
Receiver Blocking
Interference
Gain Compression
Intermodulation
Oscillation

شود.

بنابراین Duplexer عملاً بخشی از Frequency Domain Isolation دستگاه است.

۳۹. Duplexer با Isolation آنتن‌ها یکی نیست

این دو موضوع را نباید با یکدیگر اشتباه گرفت.

Duplexer Isolation

جداسازی فرکانسی بین مسیرهای UL و DL در داخل دستگاه است.

اما Antenna Isolation

جداسازی RF بین آنتن Donor و Service است.

مثلاً:

        DONOR ANTENNA
              │
              │
          ┌───▼───┐
          │Repeater│
          └───┬───┘
              │
              │
        SERVICE ANTENNA

اگر سیگنال خروجی Service Antenna دوباره توسط Donor Antenna دریافت شود، یک مسیر Feedback ایجاد می‌شود.

اگر Gain سیستم از Isolation بیشتر شود، احتمال Oscillation افزایش پیدا می‌کند.

به‌صورت مفهومی:

$Gsystem<IantennaG_{system} < I_{antenna}$

باید با Margin مناسب برقرار باشد.

این موضوع در سایت‌های صنعتی و معدنی که از آنتن‌های خارجی با Gain بالا استفاده می‌شود، اهمیت زیادی دارد.

۴۰. Insertion Loss در Duplexer

Duplexer ایده‌آل نیست.

هر مسیر Duplexer مقداری Insertion Loss دارد.

اگر مثلاً Loss یک مسیر:

$L=1.5dBL=1.5dB$

باشد، تمام توان RF عبوری از آن مسیر به اندازه 1.5 dB کاهش پیدا می‌کند.

در سیستم ۲۰ وات، این موضوع اهمیت زیادی دارد؛ زیرا کاهش توان در قسمت‌های انتهایی زنجیره مستقیماً روی توان قابل تحویل به آنتن اثر می‌گذارد.

بنابراین هنگام طراحی، باید بین دو پارامتر مهم تعادل برقرار شود:

$Low Insertion LossLow\ Insertion\ Loss$

$High IsolationHigh\ Isolation$

معمولاً دستیابی به Isolation بسیار بالا بدون هیچ هزینه‌ای از نظر Loss و پیچیدگی فیلتر امکان‌پذیر نیست.

۴۱. Return Loss و Matching در Duplexer

Duplexer نیز مانند سایر اجزای RF باید به سیستم 50Ω Matching شود.

اگر Matching مناسب نباشد، بخشی از انرژی RF بازتاب می‌شود.

پارامترهای مهم:

Return Loss
VSWR
Insertion Loss
Isolation
Group Delay
Power Handling

هستند.

در دستگاه‌های توان بالا، Power Handling اهمیت ویژه‌ای دارد؛ زیرا Duplexer باید بتواند توان RF خروجی PA را بدون ایجاد Compression، Breakdown یا افزایش غیرمجاز تلفات تحمل کند.

۴۲. Duplexer در مسیر Downlink

در Downlink، سیگنال از BTS وارد Donor Antenna شده و وارد دستگاه می‌شود.

یک مسیر مفهومی:

BTS
 │
 ▼
Donor Antenna
 │
 ▼
Duplexer
 │
 ▼
DL Filter
 │
 ▼
LNA / Gain Stage
 │
 ▼
Driver
 │
 ▼
PA
 │
 ▼
Output Filter
 │
 ▼
Duplexer
 │
 ▼
Service Antenna
 │
 ▼
Mobile User

در این مسیر، Duplexer باید اجازه دهد سیگنال DL وارد زنجیره Downlink شود، در حالی که سیگنال‌های مربوط به مسیر Uplink را تا حد ممکن Reject کند.

۴۳. Duplexer در مسیر Uplink

مسیر Uplink جهت عکس دارد:

Mobile User
 │
 ▼
Service Antenna
 │
 ▼
Duplexer
 │
 ▼
UL Filter
 │
 ▼
LNA
 │
 ▼
Gain Stage
 │
 ▼
PA
 │
 ▼
Duplexer
 │
 ▼
Donor Antenna
 │
 ▼
BTS

بنابراین یک Repeater دوطرفه عملاً دارای دو زنجیره RF است:

Downlink Chain

BTS → User

Uplink Chain

User → BTS

این دو مسیر از نظر فرکانسی متفاوت‌اند، حتی اگر دستگاه از نظر نام‌گذاری Single-Band باشد.

۴۴. پس تک‌باند بودن دقیقاً یعنی چه؟

این نقطه برای مقاله ما بسیار مهم است.

Single-Band به معنی Single-Path نیست.

تک‌باند یعنی دستگاه برای یک باند مخابراتی مشخص طراحی شده است.

مثلاً:

دستگاه Single-Band 900 MHz

می‌تواند داخل خود، مسیرهای مستقل برای:

Uplink
Downlink

داشته باشد.

بنابراین این عبارت:

«دستگاه تک‌باند فقط یک آمپلی‌فایر دارد»

از نظر معماری عمومی RF صحیح نیست.

حتی ممکن است برای هر جهت، طبقات تقویت مستقل وجود داشته باشد:

                    SINGLE BAND
                         │
             ┌───────────┴───────────┐
             │                       │
             ▼                       ▼
          DOWNLINK                 UPLINK
             │                       │
          LNA/AMP                  LNA/AMP
             │                       │
          DRIVER                   DRIVER
             │                       │
            PA                     PA
             │                       │
             └───────────┬───────────┘
                         │
                     ANTENNA

البته توپولوژی دقیق به طراحی سازنده بستگی دارد و ممکن است برخی طبقات مشترک یا در قالب ماژول‌های یکپارچه پیاده‌سازی شوند.

۴۵. Duplexer در مقابل Diplexer

اینجا باید مرزبندی را کاملاً دقیق انجام دهیم.

Duplexer

دو مسیر فرکانسی مجزا در یک سیستم دوطرفه را مدیریت می‌کند.

مثلاً:

$UL↔DLUL \leftrightarrow DL$

کاربرد اصلی آن در معماری‌های FDD، جداسازی مسیرهای ارسال و دریافت است.

Diplexer

دو باند فرکانسی متفاوت را روی یک مسیر مشترک ترکیب یا تفکیک می‌کند.

مثلاً:

$900MHz+1800MHz900MHz + 1800MHz$

به‌صورت:

                 COMMON PORT
                     │
                  DIPLEXER
                 /        \
                /          \
           900 MHz       1800 MHz

پس:

Duplexer ≠ Diplexer

و نباید این دو اصطلاح را صرفاً به‌خاطر شباهت اسمی جایگزین یکدیگر کرد.

۴۶. یک نکته مهم درباره دستگاه‌های ۱۰ و ۲۰ وات

در یک دستگاه ۱۰ یا ۲۰ وات، Duplexer فقط یک قطعه «برای جدا کردن فرکانس» نیست.

این قطعه باید در شرایط توان واقعی سیستم عملکرد مناسبی داشته باشد.

یعنی:

$Pout=40dBmP_{out}=40dBm$

برای ۱۰ وات و:

$Pout≈43dBmP_{out}\approx43dBm$

برای ۲۰ وات.

بنابراین مشخصات Duplexer باید با Power Rating سیستم سازگار باشد.

اگر Duplexer از نظر Power Handling مناسب نباشد، افزایش توان PA از ۱۰ به ۲۰ وات می‌تواند Margin طراحی را کاهش دهد و باعث افزایش تلفات، Heating یا حتی آسیب شود.

۴۷. جمع‌بندی نقش Duplexer

در یک Single-Band Industrial/Mining Repeater، Duplexer بخشی از معماری Frequency-Selective RF است که امکان مدیریت همزمان Uplink و Downlink را فراهم می‌کند.

بنابراین:

Single-Band ≠ یک آمپلی‌فایر

بلکه می‌تواند شامل:

UL Chain + DL Chain + Duplexing Network + Filtering + Gain Control + Power Amplification + Monitoring + Protection

باشد.

این دقیقاً همان نکته‌ای است که باید در مقاله برجسته کنیم؛ چون تفاوت بین یک RF Repeater مهندسی‌شده و یک «تقویت‌کننده ساده» از همین معماری مشخص می‌شود.

۴۸. Isolation و پایداری RF؛ چرا یک Repeater ممکن است دچار Oscillation شود؟

یکی از مهم‌ترین پارامترها در طراحی و نصب یک Single-Band Industrial/Mining Repeater، مقدار RF Isolation بین آنتن Donor و آنتن Service است.

این موضوع در Repeaterهای ۱۰ وات و مخصوصاً ۲۰ وات اهمیت بسیار زیادی دارد، زیرا هرچه System Gain دستگاه بالاتر باشد، احتمال ایجاد مسیر Feedback بین آنتن‌های گیرنده و فرستنده نیز بیشتر می‌شود.

در ساده‌ترین حالت، ساختار سیستم به این شکل است:

Donor Antenna → Repeater → Service Antenna

اما از دید RF، یک مسیر برگشتی نیز وجود دارد:

Service Antenna → فضای محیط → Donor Antenna

بنابراین سیستم عملاً دارای یک مسیر Feedback Loop است.

اگر انرژی RF خروجی Service Antenna دوباره با سطح قابل‌توجهی به Donor Antenna برسد، بخشی از سیگنال خروجی مجدداً وارد ورودی Repeater می‌شود. اگر شرایط Gain و Phase مناسب ایجاد شود، این مسیر می‌تواند به یک حلقه تقویتی تبدیل شود.

۴۸.۱. مفهوم Feedback در Repeater

فرض کنید Gain کلی Repeater برابر:

G = 90 dB

باشد.

اگر به هر دلیلی مثلاً:

Isolation = 80 dB

باشد، از دید تئوری سیستم دارای 10 dB Loop Gain هستیم:

Loop Gain = G − Isolation

بنابراین:

90 dB − 80 dB = +10 dB

یعنی سیگنال برگشتی هنوز به اندازه‌ای تقویت می‌شود که می‌تواند مجدداً وارد حلقه شود.

در چنین شرایطی سیستم از نظر پایداری مناسب نیست.

برای جلوگیری از Oscillation، باید بین Gain سیستم و Isolation یک Stability Margin مناسب وجود داشته باشد.

به‌صورت مفهومی:

Isolation > System Gain + Safety Margin

البته مقدار دقیق Margin به معماری Repeater، الگوریتم کنترل، شرایط محیط، پهنای باند، نوع آنتن‌ها و رفتار AGC/ALC بستگی دارد و نمی‌توان یک عدد ثابت را برای تمام تجهیزات تجاری تعیین کرد.

۴۸.۲. Oscillation چیست؟

RF Oscillation زمانی رخ می‌دهد که Repeater عملاً بخشی از خروجی خودش را دوباره دریافت و تقویت کند.

این وضعیت از نظر مفهومی شبیه یک سیستم صوتی است که میکروفون را مقابل بلندگو قرار می‌دهیم و صدای سوت ایجاد می‌شود.

اما در سیستم RF، فرآیند بسیار سریع‌تر و پیچیده‌تر است.

یک مسیر مفهومی به شکل زیر ایجاد می‌شود:

PA Output → Service Antenna → Free-Space Coupling → Donor Antenna → LNA/Input Stage → PA → Service Antenna

اگر حاصل Gain حلقه از Loss مسیر Feedback بیشتر شود، سیستم می‌تواند وارد ناحیه ناپایدار شود.

در این حالت ممکن است Repeater:

وارد Oscillation شود.
Gain را به‌صورت خودکار کاهش دهد.
Output Power را محدود کند.
ALC را فعال کند.
PA را موقتاً Shut Down کند.
آلارم Fault یا Isolation ایجاد کند.
یا در بعضی معماری‌ها عملکرد خود را به‌شدت محدود کند.

۴۸.۳. چرا Repeaterهای ۲۰ وات حساس‌تر هستند؟

نکته مهم این است که افزایش توان خروجی از ۱۰ وات به ۲۰ وات فقط یک افزایش ساده در Power Amplifier نیست.

توان‌ها:

10 W ≈ 40 dBm

20 W ≈ 43 dBm

بنابراین افزایش توان برابر تقریباً:

+3 dB

است.

اگر یک سیستم با شرایط مرزی از نظر Isolation کار کند، همین افزایش چند dB می‌تواند Stability Margin را کاهش دهد.

به همین دلیل در یک پروژه صنعتی نمی‌توان گفت:

«چون آنتن ۲۰ وات قوی‌تر است، پس فقط باید آن را جایگزین مدل ۱۰ وات کنیم.»

بلکه باید کل:

RF Link Budget + Isolation Budget + Thermal Budget + PA Stability

دوباره بررسی شود.

۴۸.۴. Isolation فقط فاصله بین دو آنتن نیست

یکی از اشتباهات رایج در نصب Repeater این است که Isolation را فقط با فاصله فیزیکی بین دو آنتن تعریف کنیم.

در حالی که Isolation یک پارامتر RF است و فاصله تنها یکی از عوامل مؤثر بر آن است.

Isolation واقعی می‌تواند تحت تأثیر موارد زیر قرار بگیرد:

فاصله Donor و Service
Gain آنتن‌ها
Beamwidth
Front-to-Back Ratio
Polarization
ارتفاع آنتن‌ها
زاویه نصب
Tilt
موانع فلزی
ساختمان‌ها
صفحات فلزی
دکل
سازه‌های فولادی
انعکاس RF
Multipath
سطح زمین
جهت لوب اصلی آنتن
فرکانس کاری

بنابراین ممکن است دو آنتن از نظر فیزیکی فاصله نسبتاً زیادی داشته باشند، اما به دلیل Line-of-Sight Coupling یا Reflection، Isolation واقعی همچنان ناکافی باشد.

۴۸.۵. نقش آنتن Donor در Isolation

Donor Antenna معمولاً وظیفه دریافت سیگنال BTS را دارد.

بنابراین نباید انرژی Service Antenna را دوباره با سطح بالا دریافت کند.

در یک نصب مناسب، معمولاً تلاش می‌شود:

Service Antenna → Donor Antenna

تا حد امکان از نظر الگوی تشعشعی از یکدیگر جدا باشند.

برای مثال، اگر Donor یک LPDA باشد، معمولاً باید جهت آن به سمت BTS باشد و Service Sector در جهت متفاوتی قرار گیرد.

اما صرفاً قرار دادن دو آنتن در دو جهت متفاوت همیشه کافی نیست.

باید Radiation Pattern واقعی، Side Lobeها، Back Lobe و Reflectionهای محیط نیز در نظر گرفته شوند.

۴۸.۶. Polarization Isolation

یکی دیگر از ابزارهای افزایش Isolation، استفاده صحیح از Polarization است.

اگر دو آنتن دارای Polarization متفاوت باشند، می‌توان بخشی از Coupling را کاهش داد.

به‌صورت مفهومی:

Polarization Mismatch → کاهش Coupled Power

اما نباید تصور کرد که Polarization به‌تنهایی مشکل Isolation را حل می‌کند.

در محیط‌های صنعتی و معدنی، Reflection از سطوح فلزی می‌تواند باعث تغییر وضعیت Polarization و ایجاد Cross-Polarization Components شود.

بنابراین در محیطی با:

سازه فلزی
دکل
آنتن‌های متعدد
ماشین‌آلات
دیواره‌های فلزی
ساختمان‌های صنعتی

رفتار واقعی می‌تواند بسیار پیچیده‌تر از فضای آزاد باشد.

۴۸.۷. نقش Shield در افزایش Isolation

در برخی نصب‌های صنعتی، ایجاد یک RF Shield بین Donor و Service Antenna می‌تواند به افزایش Isolation کمک کند.

Shield می‌تواند باعث کاهش Coupling مستقیم بین دو آنتن شود.

اما Shield باید به‌درستی طراحی و نصب شود.

مواردی مانند:

ابعاد صفحه
موقعیت نسبت به آنتن
فاصله از آنتن
جنس فلز
زاویه صفحه
مسیرهای بازتاب
Edge Diffraction

روی نتیجه تأثیر دارند.

بنابراین یک صفحه فلزی ساده الزاماً به معنای Isolation بسیار بالا نیست.

در برخی شرایط حتی ممکن است Shield به‌جای حذف انرژی، بخشی از آن را به مسیر دیگری Reflect کند.

به همین دلیل در طراحی حرفه‌ای باید RF Path بین دو آنتن بررسی شود، نه اینکه صرفاً وجود یک صفحه فلزی به‌عنوان «شیلد» در نظر گرفته شود.

۴۸.۸. Isolation و AGC/ALC چه ارتباطی دارند؟

سیستم‌های مدرن Repeater معمولاً برای مقابله با شرایط غیرعادی فقط به فاصله آنتن‌ها متکی نیستند.

مدار Control می‌تواند سیگنال RF را Monitoring کند.

ساختار مفهومی:

RF Output → Directional Coupler → RF Detector → Control Circuit → Gain Reduction

اگر Detector افزایش غیرعادی RF یا نشانه‌های Oscillation را تشخیص دهد، Control Circuit می‌تواند Gain را کاهش دهد.

در اینجا:

Gain ↓ → Loop Gain ↓ → احتمال Oscillation ↓

اما این موضوع نباید باعث شود که طراحی مکانیکی و RF نامناسب را با AGC/ALC جبران کنیم.

AGC/ALC یک Protection/Control Mechanism است، نه جایگزین Isolation مناسب.

۴۸.۹. Oscillation Detection

برخی Repeaterها دارای الگوریتم یا مدار اختصاصی برای تشخیص Oscillation هستند.

این تشخیص می‌تواند بر اساس پارامترهایی مانند:

افزایش غیرعادی RF Level
تغییرات غیرطبیعی Output Power
Feedback Energy
رفتار Detector
افزایش Noise/Spurious
الگوی زمانی سیگنال
عدم تطابق Input/Output

انجام شود.

در صورت تشخیص شرایط ناپایدار، دستگاه ممکن است:

Gain Reduction

یا

Power Reduction

را اعمال کند.

در شرایط شدیدتر نیز ممکن است:

PA Shutdown

اتفاق بیفتد.

۴۸.۱۰. Oscillation همیشه به معنی خرابی Repeater نیست

این نکته در عیب‌یابی بسیار مهم است.

اگر Repeater در محل نصب وارد Protection شود، لزوماً به معنی خراب بودن برد یا PA نیست.

ممکن است مشکل از نصب RF باشد.

برای مثال:

Donor Antenna

Service Sector

ممکن است به دلیل موقعیت نصب، زاویه یا Reflection محیط، Coupling زیادی با یکدیگر داشته باشند.

در این حالت حتی یک Repeater کاملاً سالم نیز ممکن است نتواند با Gain موردنظر کار کند.

بنابراین در عیب‌یابی باید بین دو موضوع تفاوت قائل شد:

Equipment Fault

System-Level Instability

۴۸.۱۱. یک مدل ساده برای تحلیل Stability

می‌توان وضعیت سیستم را به‌صورت مفهومی با این رابطه بررسی کرد:

Loop Gain(dB) = System Gain(dB) − Feedback Loss(dB)

اگر:

Loop Gain < 0 dB

باشد، از دید ساده‌شده سیستم وارد ناحیه تقویت حلقه نمی‌شود.

اگر مقدار آن به صفر نزدیک شود، Stability Margin کاهش پیدا می‌کند.

و اگر:

Loop Gain ≥ 0 dB

شود، شرایط برای Oscillation می‌تواند فراهم شود.

البته در یک تحلیل واقعی، فقط دامنه کافی نیست و Phase Condition نیز اهمیت دارد.

یعنی برای ایجاد Oscillation، سیگنال Feedback باید علاوه بر Gain کافی، شرایط فازی مناسب نیز داشته باشد.

بنابراین تحلیل دقیق‌تر به مفهوم Loop Transfer Function و Barkhausen Stability Criterion نزدیک می‌شود.

۴۸.۱۲. اهمیت این موضوع در معادن

در پروژه‌های معدنی، مسئله Isolation می‌تواند پیچیده‌تر از یک ساختمان معمولی باشد.

زیرا ممکن است هم‌زمان با موارد زیر مواجه باشیم:

دکل‌های بلند
آنتن‌های متعدد
صفحات فلزی
سازه‌های فولادی
ماشین‌آلات سنگین
سطوح سنگی
دیواره‌های معدن
تغییر ارتفاع
مسیرهای باز و بسته
Reflection شدید
تغییر موقعیت تجهیزات

در نتیجه، شرایط RF در طول پروژه می‌تواند با چیزی که در مرحله طراحی روی کاغذ محاسبه شده متفاوت باشد.

به همین دلیل در یک Mining Repeater Installation، بررسی Isolation باید بخشی از فرآیند Commissioning باشد، نه یک موضوع فرعی بعد از نصب.

۴۸.۱۳. تفاوت Isolation آنتن با Isolation داخلی Repeater

یک نکته مهم دیگر این است که دو مفهوم را نباید با یکدیگر اشتباه گرفت.

Antenna Isolation

Isolation بین:

Donor Antenna ↔ Service Antenna

است.

این پارامتر عمدتاً به نصب، آنتن‌ها و محیط انتشار مربوط می‌شود.

Internal RF Isolation

Isolation داخلی بین مسیرهای RF داخل Repeater است.

برای مثال:

UL Path ↔ DL Path

و همچنین Isolation بین Stageهای مختلف RF.

این موضوع به طراحی PCB، Shielding داخلی، فیلترها، Duplexer، Layout، Grounding و معماری RF مربوط می‌شود.

بنابراین ممکن است آنتن‌ها Isolation مناسبی داشته باشند، اما طراحی داخلی Repeater مشکل داشته باشد؛ یا برعکس، Repeater از نظر داخلی کاملاً پایدار باشد ولی آنتن‌ها به دلیل نصب نامناسب وارد Feedback شوند.

۴۸.۱۴. نتیجه عملی برای Repeaterهای ۱۰ و ۲۰ وات

برای یک سیستم ۱۰ یا ۲۰ وات، باید حداقل چهار موضوع هم‌زمان بررسی شود:

1. Donor Signal Level

سیگنال ورودی چقدر است؟

2. System Gain

Repeater با چه Gain واقعی کار می‌کند؟

3. Antenna Isolation

چه مقدار RF از Service به Donor برمی‌گردد؟

4. Stability Margin

بین Gain و Feedback چه مقدار Margin باقی می‌ماند؟

بنابراین یک Repeater قدرتمند زمانی عملکرد مطلوب دارد که:

Input مناسب + Gain کنترل‌شده + Isolation کافی + PA پایدار

هم‌زمان وجود داشته باشد.

صرفاً افزایش توان PA نمی‌تواند ضعف در سایر قسمت‌های RF System را برطرف کند.

۴۹. تفاوت معماری Repeater تک‌باند ۱۰ وات و ۲۰ وات؛ چرا ۲۰ وات فقط یک PA قوی‌تر نیست؟

در نگاه اول، تفاوت بین یک 10W Repeater و یک 20W Repeater بسیار ساده به نظر می‌رسد:

مدل ۲۰ وات توان خروجی بیشتری دارد.

اما از دید RF Engineering، این توضیح ناقص است.

افزایش توان خروجی از ۱۰ وات به ۲۰ وات یعنی افزایش توان RF خروجی از حدود:

40 dBm → 43 dBm

یعنی تقریباً 3 dB افزایش توان.

این افزایش اگرچه از نظر عددی فقط 3 dB است، اما روی چندین بخش از طراحی داخلی Repeater اثر می‌گذارد:

Power Amplifier
Driver Stage
DC Power Supply
RF Matching Network
Output Filter
Directional Coupler
Thermal Management
VSWR Protection
AGC/ALC
PCB Layout
Shielding
Enclosure
EMI/EMC

بنابراین یک طراحی واقعی ۲۰ وات باید بتواند کل زنجیره را برای توان بالاتر پایدار نگه دارد.

۴۹.۱. مقایسه مستقیم توان ۱۰ و ۲۰ وات

ابتدا باید تفاوت توان را دقیق ببینیم.

برای ۱۰ وات:

P = 10 W

و تبدیل به dBm:

P(dBm) = 10 × log₁₀(P(mW))

بنابراین:

10 W = 10,000 mW ≈ 40 dBm

برای ۲۰ وات:

20 W = 20,000 mW ≈ 43.01 dBm

بنابراین:

مشخصه	۱۰ وات	۲۰ وات
RF Output Power	10 W	20 W
dBm	≈40 dBm	≈43 dBm
اختلاف توان	—	+3 dB
جریان DC	کمتر	بیشتر
Heat Dissipation	کمتر	بیشتر
فشار روی PA	کمتر	بیشتر
نیاز به Thermal Management	متوسط	بالاتر
اهمیت VSWR Protection	بالا	بسیار بالا

نکته مهم این است که ۲۰ وات از نظر توان RF دقیقاً دو برابر ۱۰ وات است، اما از نظر Coverage لزوماً دو برابر نمی‌شود.

۴۹.۲. چرا افزایش ۳ dB الزاماً Coverage را دو برابر نمی‌کند؟

توان خروجی فقط یکی از پارامترهای Link Budget است.

در یک مسیر RF می‌توان به‌صورت ساده نوشت:

Received Power = Transmit Power + Antenna Gain − Cable Loss − Path Loss − Other Losses

بنابراین اگر توان فرستنده از:

40 dBm → 43 dBm

افزایش پیدا کند، فقط 3 dB به بودجه لینک اضافه شده است.

اگر محیط به‌گونه‌ای باشد که افزایش فاصله باعث Path Loss شدید شود، این 3 dB ممکن است تنها مقدار محدودی به محدوده عملی سرویس اضافه کند.

ضمن اینکه Coverage فقط با Power تعیین نمی‌شود.

پارامترهایی مانند:

Frequency
Antenna Gain
Antenna Pattern
Height
Tilt
Path Loss
Terrain
Building Penetration
Fresnel Zone
Receiver Sensitivity
Noise Floor
Interference
Cable Loss

نیز تعیین‌کننده هستند.

۴۹.۳. اولین تفاوت مهم: Power Amplifier

واضح‌ترین تفاوت میان دو دستگاه معمولاً در PA Stage دیده می‌شود.

در مدل ۱۰ وات، PA باید بتواند حدود:

40 dBm

توان RF تولید کند.

در مدل ۲۰ وات، PA باید بتواند حدود:

43 dBm

خروجی ایجاد کند.

اما PA نباید فقط از نظر Maximum Output Power مناسب باشد.

پارامترهای مهم دیگری نیز وجود دارند:

Gain
P1dB
Psat
Efficiency
Noise Figure
IP3
ACLR
Harmonic Performance
Stability
VSWR Tolerance
Thermal Resistance

۴۹.۴. P1dB چرا اهمیت دارد؟

فرض کنید PA در شرایط کوچک‌سیگنال Gain مشخصی دارد.

با افزایش Input Power، در نهایت PA وارد ناحیه Gain Compression می‌شود.

نقطه معروف این رفتار:

1 dB Compression Point = P1dB

است.

اگر طراح بخواهد یک PA را در نزدیکی Maximum Output Power دائماً تحت فشار قرار دهد، احتمالاً با مشکلاتی مانند:

افزایش Distortion
افزایش Harmonics
افزایش Intermodulation
کاهش Linearity
افزایش Heat
تغییر Gain

مواجه خواهد شد.

بنابراین خروجی اسمی ۲۰ وات الزاماً به این معنا نیست که PA باید در تمام شرایط دقیقاً در نقطه Saturation کار کند.

۴۹.۵. Driver Stage در مدل ۲۰ وات

PA معمولاً به تنهایی کار نمی‌کند.

قبل از آن یک یا چند Driver Amplifier وجود دارد.

وظیفه Driver این است که سطح RF مناسب برای تحریک PA را فراهم کند.

به‌صورت ساده:

Input RF → Pre-Amplifier → Driver → PA

اگر PA مدل ۲۰ وات برای رسیدن به خروجی موردنظر به Drive بیشتری نیاز داشته باشد، Driver نیز باید از نظر:

Output Power
Gain
Linearity
P1dB
IP3
Thermal Performance

متناسب با آن انتخاب شود.

بنابراین افزایش توان خروجی ممکن است روی کل بخش RF Gain Chain تأثیر بگذارد.

۴۹.۶. تفاوت مهم‌تر: Power Supply

یکی از قسمت‌هایی که در افزایش توان خروجی اهمیت زیادی پیدا می‌کند، Power Supply است.

توان RF خروجی ۲۰ وات به این معنی نیست که دستگاه فقط ۲۰ وات از برق مصرف می‌کند.

PA دارای Efficiency محدود است.

رابطه ساده:

η = P_RF / P_DC

بنابراین:

P_DC = P_RF / η

فرض کنیم بازده بخش PA حدود 40٪ باشد.

برای ۲۰ وات RF:

P_DC = 20 / 0.4 = 50 W

یعنی حدود ۵۰ وات توان DC فقط برای رسیدن به این سطح RF موردنیاز است.

باقی توان عمدتاً به Heat تبدیل می‌شود.

البته مصرف واقعی یک Repeater به معماری PA، Bias، Driverها، Control Board، Fan و سایر مدارها بستگی دارد.

۴۹.۷. Heat در مدل ۲۰ وات

اگر:

P_DC = 50 W

و:

P_RF = 20 W

باشد، به‌صورت ساده:

P_heat ≈ 50 − 20 = 30 W

خواهد بود.

یعنی سیستم باید حدود ۳۰ وات گرما را دفع کند.

در دستگاه واقعی، علاوه بر PA، موارد زیر نیز گرما تولید می‌کنند:

Driver
LNA
DC-DC Converter
Voltage Regulator
Control Circuit
RF Losses
Filter Losses

بنابراین Total Thermal Dissipation می‌تواند بیشتر از محاسبه ساده PA باشد.

۴۹.۸. Heat Sink در ۲۰ وات اهمیت بیشتری پیدا می‌کند

افزایش توان RF معمولاً باعث افزایش:

DC Consumption → Heat Generation → Junction Temperature

می‌شود.

اگر دمای Junction بیش از محدوده طراحی شود، ممکن است:

Gain تغییر کند.
Bias Point تغییر کند.
Efficiency کاهش پیدا کند.
Reliability کاهش پیدا کند.
Protection فعال شود.
PA آسیب ببیند.

رابطه ساده حرارتی:

Tj = Ta + Pd × θJA

که در آن:

Tj = Junction Temperature
Ta = Ambient Temperature
Pd = Dissipated Power
θJA = Junction-to-Ambient Thermal Resistance

بنابراین در یک محیط صنعتی گرم، مدل ۲۰ وات نیازمند طراحی حرارتی جدی‌تری است.

۴۹.۹. Output Filter در ۲۰ وات

بعد از PA، سیگنال باید از Output Filter عبور کند.

وظیفه Filter:

عبور Band موردنظر
کاهش Harmonics
کاهش Spurious
محدود کردن Emissions خارج از Band

است.

اما Filter خودش نیز Loss دارد.

فرض کنیم PA:

43 dBm

خروجی داشته باشد.

اگر Filter:

1 dB Insertion Loss

داشته باشد، بعد از Filter:

42 dBm

باقی می‌ماند.

یعنی:

43 dBm − 1 dB = 42 dBm

که تقریباً برابر:

15.8 W

است.

بنابراین وقتی روی دستگاه نوشته شده «20W»، باید مشخص باشد این مقدار:

PA Output

است یا:

Rated RF Output at the External Port

زیرا این دو الزاماً یکسان نیستند.

۴۹.۱۰. Directional Coupler در مدل ۲۰ وات

برای Monitoring توان خروجی، معمولاً بخشی از RF توسط Directional Coupler Sample می‌شود.

در مدل ۲۰ وات، Coupler باید از نظر:

Power Handling
Coupling Accuracy
Directivity
Return Loss
Insertion Loss

برای توان بالاتر مناسب باشد.

اگر Coupler مثلاً بخش کوچکی از توان را برای Detector نمونه‌برداری کند، Control Board می‌تواند از آن برای مواردی مانند:

Output Power Monitoring

ALC

Over-Power Protection

و در برخی طراحی‌ها:

VSWR Monitoring

استفاده کند.

۴۹.۱۱. VSWR در Repeater ۲۰ وات

افزایش توان خروجی اهمیت VSWR Protection را بیشتر می‌کند.

اگر Load خروجی مناسب نباشد، بخشی از انرژی RF به سمت PA بازمی‌گردد.

برای مثال:

PA → Cable → Antenna

اگر کابل، Connector یا Antenna دارای Mismatch باشد:

Reflected Power ↑

می‌شود.

در توان پایین‌تر ممکن است سیستم این وضعیت را تحمل کند.

اما در توان بالاتر، توان بازگشتی و استرس حرارتی روی PA می‌تواند جدی‌تر شود.

به همین دلیل یک Repeater صنعتی ۲۰ وات باید دارای طراحی مناسب برای:

VSWR Detection + Protection

باشد.

۴۹.۱۲. AGC/ALC در مدل ۲۰ وات

در Repeaterهای توان بالاتر، کنترل Gain اهمیت بیشتری پیدا می‌کند.

فرض کنید Donor Signal ناگهان افزایش پیدا کند.

اگر Gain ثابت باشد:

Input ↑ → PA Drive ↑ → Output ↑

و در نهایت PA ممکن است وارد Compression شود.

اما با یک سیستم Control مناسب:

Input ↑ → Detector → Control Loop → Gain Reduction

بنابراین Gain مؤثر کاهش پیدا می‌کند.

این موضوع کمک می‌کند PA در محدوده کاری قابل‌کنترل باقی بماند.

به همین دلیل در یک طراحی حرفه‌ای، ۲۰ وات به معنای:

Maximum Power دائمی در تمام شرایط

نیست.

بلکه می‌تواند به معنی:

Maximum Rated Output under specified operating conditions

باشد.

۴۹.۱۳. تفاوت در PCB و RF Layout

افزایش توان فقط انتخاب PA قوی‌تر نیست.

در سطح PCB نیز باید مواردی مانند:

RF Trace Width
Controlled Impedance
Ground Plane
Via Stitching
Thermal Vias
RF Shielding
Decoupling
Power Distribution
Separation between RF stages

به‌درستی طراحی شوند.

در فرکانس‌های RF، حتی Layout PCB نیز بخشی از مدار الکتریکی محسوب می‌شود.

بنابراین افزایش Power بدون توجه به Layout می‌تواند باعث:

Parasitic Coupling
Oscillation
EMI
Unwanted Feedback
Matching Problems

شود.

۴۹.۱۴. چرا نمی‌توان یک PA ده‌واتی را به‌سادگی با مدل قوی‌تر جایگزین کرد؟

فرض کنیم یک Repeater با PA ده‌واتی طراحی شده است.

اگر بخواهیم فقط PA را با مدل ۲۰ وات جایگزین کنیم، باید بررسی کنیم:

Driver Output

آیا توان تحریک کافی است؟

Power Supply

آیا جریان موردنیاز را تأمین می‌کند؟

Matching Network

آیا برای توان جدید طراحی شده؟

Output Filter

آیا توان RF جدید را تحمل می‌کند؟

Directional Coupler

آیا Power Handling کافی دارد؟

PCB

آیا مسیر RF و Grounding مناسب است؟

Heat Sink

آیا توان حرارتی اضافی را دفع می‌کند؟

Protection Circuit

آیا VSWR و Over-Power را کنترل می‌کند؟

اگر پاسخ یکی از این موارد منفی باشد، افزایش PA الزاماً به یک Repeater ۲۰ وات واقعی تبدیل نمی‌شود.

۴۹.۱۵. یک معماری مفهومی برای ۱۰ وات

یک ساختار ساده می‌تواند به شکل زیر باشد:

RF Input

↓

Band-Pass Filter

↓

LNA / Pre-Amplifier

↓

Variable Attenuator

↓

Driver

↓

10W PA

↓

Output Filter

↓

Directional Coupler

↓

RF Output

در کنار این مسیر:

RF Detector → AGC/ALC → Control

و:

VSWR Detector → Protection

قرار می‌گیرند.

۴۹.۱۶. یک معماری مفهومی برای ۲۰ وات

در مدل ۲۰ وات، ساختار کلی همچنان مشابه است:

RF Input

↓

Band-Pass Filter

↓

LNA / Pre-Amplifier

↓

Variable Attenuator

↓

Driver Stage

↓

High-Power PA

↓

Output Filter

↓

Directional Coupler

↓

RF Output

اما مشخصات اجزای این زنجیره باید برای توان و شرایط کاری بالاتر انتخاب شوند.

بنابراین تفاوت واقعی ممکن است در موارد زیر باشد:

PA Rating

Driver Capability

Power Supply Capacity

Thermal Design

Filter Power Handling

Coupler Power Handling

Protection Thresholds

Mechanical Enclosure

و RF Layout.

۴۹.۱۷. خلاصه

بنابراین اگر بخواهیم تفاوت ۱۰ وات و ۲۰ وات را در یک جمله خلاصه کنیم:

۲۰ وات یک سیستم RF است که برای تولید و کنترل حدود 43 dBm توان خروجی طراحی شده؛ نه صرفاً یک Repeater ده‌واتی با یک PA بزرگ‌تر.

در یک طراحی واقعی، افزایش توان از:

10 W → 20 W

باید در کل زنجیره بررسی شود:

RF Gain Chain

Power Supply

Thermal Management

Output Filtering

VSWR Protection

AGC/ALC

RF Layout

و EMI/EMC.

به همین دلیل ممکن است دو دستگاه روی کاغذ هر دو «20W» باشند، اما از نظر کیفیت طراحی، Linearity، پایداری، Thermal Performance، Protection و رفتار واقعی RF تفاوت بسیار زیادی داشته باشند.

۵۰. مسیر کامل Uplink و Downlink در یک Repeater تک‌باند ۱۰ و ۲۰ وات

تا اینجا اجزای مختلف یک Single-Band Industrial/Mining Repeater را به‌صورت جداگانه بررسی کردیم؛ از RF Input، Filter و Duplexer گرفته تا LNA، Driver، PA، AGC/ALC، Directional Coupler، VSWR Protection و Power Supply.

اما برای درک واقعی معماری دستگاه، باید همه این اجزا را در قالب یک RF Signal Path کنار یکدیگر قرار دهیم.

یک Repeater تک‌باند Full-Duplex در اصل دارای دو مسیر اصلی است:

Downlink (DL)

Uplink (UL)

این دو مسیر از نظر جهت حرکت سیگنال با یکدیگر متفاوت هستند، اما هر دو در نهایت باید ارتباط دوطرفه بین BTS و Mobile User را برقرار کنند.

۵۰.۱. مسیر Downlink چیست؟

در Downlink، سیگنال از سمت شبکه موبایل به سمت کاربر حرکت می‌کند.

مسیر کلی:

BTS → Donor Antenna → Repeater → Service Antenna → Mobile

یعنی:

Base Station

سیگنال را ارسال می‌کند.

↓

Donor Antenna

سیگنال را دریافت می‌کند.

↓

Repeater

سیگنال را فیلتر، تقویت، کنترل و پردازش RF می‌کند.

↓

Service Antenna

سیگنال تقویت‌شده را در منطقه تحت پوشش منتشر می‌کند.

↓

Mobile User

سیگنال را دریافت می‌کند.

۵۰.۲. مسیر Downlink در داخل دستگاه

اگر وارد خود Repeater شویم، مسیر می‌تواند به‌صورت مفهومی چنین باشد:

Donor RF Input

↓

Input Protection

↓

Band-Pass Filter

↓

Duplexer / DL Filter

↓

LNA

↓

Gain Control / Attenuator

↓

Driver Amplifier

↓

Power Amplifier

↓

Output Filter

↓

Directional Coupler

↓

Duplexer / RF Output Section

↓

Service RF Output

البته این Block Diagram یک معماری مفهومی است و ترتیب دقیق برخی بلوک‌ها در تجهیزات مختلف می‌تواند متفاوت باشد.

ممکن است بعضی قسمت‌ها:

Integrated
Combined
Reordered

شده باشند.

اما مفهوم اصلی زنجیره RF همین است.

۵۰.۳. مرحله اول: Donor RF Input

سیگنال ابتدا از طریق Donor Antenna وارد دستگاه می‌شود.

در این مرحله سطح سیگنال ممکن است بسیار پایین باشد.

برای مثال ممکن است در یک سایت صنعتی سیگنال ورودی در محدوده‌ای مانند:

−80 dBm

یا:

−95 dBm

باشد.

بنابراین Repeater باید بتواند یک RF Signal نسبتاً ضعیف را دریافت و بدون ایجاد Noise و Distortion غیرضروری، وارد زنجیره تقویت کند.

۵۰.۴. Input Matching

اولین مسئله مهم در ورودی، Impedance Matching است.

اکثر سیستم‌های RF موبایل از:

50 Ω

به‌عنوان امپدانس مرجع استفاده می‌کنند.

اگر Matching مناسب نباشد، بخشی از انرژی RF Reflect می‌شود.

پارامتر مهم:

Return Loss

است.

رابطه:

RL = −20 log₁₀|Γ|

که در آن:

Γ = (ZL − Z0) / (ZL + Z0)

است.

هرچه Reflection کمتر باشد، انتقال توان مؤثرتر خواهد بود.

۵۰.۵. Input Protection

بعد از Connector ممکن است مدارهای حفاظتی RF قرار داشته باشند.

هدف آن‌ها محافظت از مدارهای حساس داخلی در برابر شرایطی مانند:

Excessive Input Power
Transient
ESD
RF Overload

است.

این بخش در Repeaterهای صنعتی اهمیت بیشتری دارد، زیرا کابل‌های طولانی و آنتن‌های خارجی می‌توانند شرایط RF غیرقابل‌پیش‌بینی‌تری ایجاد کنند.

۵۰.۶. Band-Pass Filter

پس از ورود سیگنال، Band-Pass Filter وظیفه دارد محدوده فرکانسی موردنظر را عبور دهد.

برای یک Repeater تک‌باند، هدف این است که:

Desired Band → Pass

و:

Out-of-Band Signals → Attenuate

شود.

این موضوع اهمیت زیادی دارد، زیرا LNA و مراحل بعدی نباید در معرض سیگنال‌های خارج از باند بسیار قوی قرار بگیرند.

اگر یک سیگنال خارج از باند بسیار قدرتمند باشد، ممکن است باعث:

Blocking

یا:

Desensitization

و حتی ایجاد:

Intermodulation

شود.

۵۰.۷. Duplexer در مسیر Downlink

در یک معماری Full-Duplex FDD، سیگنال Downlink و Uplink در فرکانس‌های متفاوت قرار دارند.

Duplexer اجازه می‌دهد مسیر مربوط به DL و UL از یکدیگر جدا شوند.

به‌صورت مفهومی:

RF Input

↓

Duplexer

↙︎ ↘︎

DL Path UL Path

در مسیر Downlink فقط قسمت مربوط به فرکانس DL وارد زنجیره تقویت Downlink می‌شود.

۵۰.۸. LNA؛ اولین مرحله حساس تقویت

بعد از فیلتر، سیگنال وارد Low Noise Amplifier می‌شود.

وظیفه LNA این است که سیگنال ضعیف را با کمترین افزایش ممکن در Noise تقویت کند.

پارامتر کلیدی:

Noise Figure (NF)

است.

این مرحله به دلیل قرار گرفتن در ابتدای زنجیره، تأثیر زیادی بر Overall Receiver Sensitivity دارد.

طبق رابطه Friis:

F_total = F₁ + (F₂−1)/G₁ + (F₃−1)/(G₁G₂) + …

بنابراین Gain مناسب در Stage اول می‌تواند اثر Noise مراحل بعدی را کاهش دهد.

البته این به معنی افزایش بی‌حد Gain در LNA نیست؛ زیرا Gain بیش از حد می‌تواند Headroom سیستم را کاهش دهد و احتمال Compression را بالا ببرد.

۵۰.۹. Variable Attenuator

پس از LNA ممکن است یک Variable Attenuator قرار گیرد.

وظیفه آن کاهش کنترل‌شده سطح RF است.

مثلاً:

Pin = −70 dBm

و:

Attenuation = 10 dB

در نتیجه:

Pout = −80 dBm

خواهد بود.

در ظاهر کاهش سیگنال مطلوب نیست، اما در یک Repeater حرفه‌ای، Attenuator می‌تواند برای کنترل Gain و جلوگیری از Overdrive مراحل بعدی بسیار مفید باشد.

۵۰.۱۰. AGC و ALC در مسیر Downlink

اکنون سیگنال وارد قسمت Control می‌شود.

اگر سطح Input یا Output تغییر کند، مدار Control می‌تواند Gain مؤثر را تغییر دهد.

به‌صورت ساده:

G_effective = G_max − A_control

بنابراین اگر Input بیش از حد افزایش پیدا کند، سیستم می‌تواند Gain را کاهش دهد.

هدف:

Stable Output + Linearity + Protection

است.

در یک Repeater صنعتی، این موضوع بسیار مهم است؛ زیرا سطح سیگنال Donor ممکن است در ساعات مختلف یا در شرایط مختلف شبکه تغییر کند.

۵۰.۱۱. Driver Amplifier

بعد از مراحل اولیه، سیگنال وارد Driver Amplifier می‌شود.

در این مرحله دیگر هدف اصلی فقط Low Noise نیست.

هدف، تأمین RF Drive مناسب برای PA است.

Driver باید از نظر:

Gain
Output Power
P1dB
IP3
Stability
Thermal Performance

متناسب با PA انتخاب شود.

به‌عبارت دیگر:

Driver → PA Interface

یکی از نقاط مهم طراحی RF است.

۵۰.۱۲. Power Amplifier

در این مرحله، اصلی‌ترین افزایش توان اتفاق می‌افتد.

برای مدل ۱۰ وات:

≈40 dBm

و برای مدل ۲۰ وات:

≈43 dBm

خروجی اسمی می‌تواند باشد.

PA معمولاً بیشترین:

DC Consumption

و:

Heat Generation

را در بخش RF دارد.

به همین دلیل طراحی PA با موضوعاتی مانند:

Biasing

Matching

Thermal Management

Linearity

VSWR Tolerance

و:

Stability

ارتباط مستقیم دارد.

۵۰.۱۳. Output Filtering

سیگنال خروجی PA لزوماً یک سیگنال کاملاً ایده‌آل و محدود به Band اصلی نیست.

به دلیل Nonlinearity، ممکن است مؤلفه‌هایی مانند:

Harmonics

و:

Spurious Components

وجود داشته باشند.

به همین دلیل Output Filter می‌تواند برای کاهش Emissions ناخواسته استفاده شود.

مثلاً:

Fundamental → Pass

2nd Harmonic → Reject

3rd Harmonic → Reject

و سایر مؤلفه‌های خارج از Band نیز تا حد مشخصی تضعیف شوند.

۵۰.۱۴. Directional Coupler

قبل از خروج RF از دستگاه، بخشی از سیگنال می‌تواند توسط Directional Coupler Sample شود.

فرض کنیم خروجی:

43 dBm

باشد.

Coupler ممکن است فقط بخش بسیار کوچکی از این توان را به Detector منتقل کند.

مثلاً:

RF Main Path → Antenna

و:

RF Sample → Detector

این Sample برای اندازه‌گیری مستقیم توان اصلی استفاده نمی‌شود، بلکه نسخه‌ای کنترل‌شده از RF را در اختیار مدار Monitoring قرار می‌دهد.

۵۰.۱۵. RF Detector

سیگنال Sample شده وارد RF Detector می‌شود.

Detector می‌تواند RF را به یک کمیت قابل‌اندازه‌گیری برای Control Circuit تبدیل کند.

مثلاً:

RF Power → DC Voltage

Control Board می‌تواند از این اطلاعات برای:

Output Power Display
AGC
ALC
Over-Power Detection
Fault Monitoring
VSWR Analysis

استفاده کند.

۵۰.۱۶. VSWR Detection

اگر بخشی از توان خروجی به دلیل Mismatch از سمت Antenna یا Cable برگردد، سیستم می‌تواند این وضعیت را Monitoring کند.

یعنی:

Forward Power

و:

Reflected Power

با یکدیگر مقایسه شوند.

در صورت افزایش بیش از حد Reflected Power، مدار Protection می‌تواند:

Gain ↓

یا:

Output Power ↓

یا در شرایط شدید:

PA Shutdown

را اعمال کند.

۵۰.۱۷. Service RF Output

پس از عبور از مراحل نهایی، سیگنال از طریق Connector خروجی وارد کابل Service می‌شود.

در اینجا نباید تصور کنیم:

Repeater Output Power = Antenna Input Power

زیرا کابل و Connectorها Loss دارند.

مثلاً اگر خروجی:

43 dBm

باشد و مسیر خروجی مجموعاً:

3 dB Cable Loss

و:

1 dB Connector/Splitter Loss

داشته باشد:

43 − 3 − 1 = 39 dBm

توان به آنتن می‌رسد.

39 dBm تقریباً برابر:

7.9 W

است.

بنابراین حتی یک Repeater بیست‌واتی نیز ممکن است در نقطه نصب آنتن، به دلیل Loss مسیر، توان بسیار کمتری از ۲۰ وات تحویل دهد.

۵۰.۱۸. مسیر Uplink؛ حالا همه‌چیز برعکس می‌شود

در Uplink، جهت حرکت سیگنال کاملاً معکوس است.

مسیر:

Mobile → Service Antenna → Repeater → Donor Antenna → BTS

است.

یعنی موبایل سیگنال را ارسال می‌کند.

↓

Service Antenna آن را دریافت می‌کند.

↓

Repeater آن را تقویت می‌کند.

↓

Donor Antenna آن را به سمت BTS ارسال می‌کند.

۵۰.۱۹. مسیر Uplink در داخل Repeater

به‌صورت مفهومی:

Service RF Input

↓

Input Filtering / Duplexer

↓

LNA

↓

Gain Control

↓

Driver

↓

UL PA

↓

Output Filtering

↓

Directional Coupler

↓

Duplexer

↓

Donor RF Output

نکته بسیار مهم این است که UL و DL الزاماً از یک Amplifier مشترک عبور نمی‌کنند.

در یک Full-Duplex FDD Repeater معمولاً مسیرهای UL و DL دارای زنجیره‌های RF جداگانه هستند، هرچند ممکن است بعضی بخش‌ها یا اجزای فرکانسی بین آن‌ها مشترک باشند.

۵۰.۲۰. چرا Uplink بسیار مهم است؟

ممکن است Service Antenna در منطقه موردنظر سیگنال Downlink بسیار خوبی ایجاد کند.

اما اگر Mobile نتواند سیگنال خود را با سطح مناسب به BTS برساند، ارتباط دوطرفه پایدار نخواهد بود.

یعنی:

Strong DL ≠ Guaranteed UL

این موضوع یکی از دلایل مهمی است که Coverage را نباید صرفاً بر اساس قدرت سیگنال Downlink ارزیابی کرد.

در یک ارتباط واقعی باید هر دو جهت بررسی شوند:

DL Link

و:

UL Link

۵۰.۲۱. Mobile Transmit Power محدود است

یکی از تفاوت‌های اساسی Uplink با Downlink این است که توان خروجی موبایل محدود است.

Repeater می‌تواند Downlink را با یک PA ده یا بیست‌واتی تقویت کند، اما موبایل نمی‌تواند صرفاً به دلیل وجود Repeater، توان نامحدود به سمت BTS ارسال کند.

بنابراین اگر مسیر Uplink دارای Loss زیاد باشد، ممکن است:

Mobile → Service Antenna → Repeater → Donor → BTS

به اندازه کافی Link Margin نداشته باشد.

در چنین شرایطی ممکن است کاربر ظاهراً سیگنال خوبی روی گوشی مشاهده کند، اما:

Call Setup مشکل داشته باشد.
Voice Call Drop رخ دهد.
Data Uplink ضعیف باشد.
شبکه روی تکنولوژی پایین‌تر Reselection کند.
یا ارتباط ناپایدار شود.

۵۰.۲۲. یک نکته مهم درباره Gain

در یک Repeater واقعی نباید فقط پرسید:

«Gain دستگاه چند dB است؟»

بلکه باید پرسید:

Gain واقعی در کدام مسیر؟

مثلاً:

DL Gain

و:

UL Gain

ممکن است یکسان نباشند.

همچنین Gain اسمی روی Datasheet لزوماً برابر Gain عملیاتی در تمام شرایط نیست.

زیرا AGC/ALC، Attenuator، Input Level، Output Limit و Protection می‌توانند Gain مؤثر را تغییر دهند.

بنابراین:

Effective Gain ≠ Always Maximum Gain

۵۰.۲۳. تصویر کامل سیستم

اگر کل معماری را کنار هم بگذاریم:

Downlink

BTS

↓

Donor Antenna

↓

RF Input

↓

Filter

↓

Duplexer / DL Path

↓

LNA

↓

Gain Control

↓

Driver

↓

Output Filter

↓

Coupler / Detector

↓

Service Antenna

↓

Mobile

Uplink

Mobile

↓

Service Antenna

↓

RF Input

↓

Filter

↓

Duplexer / UL Path

↓

LNA

↓

Gain Control

↓

Driver

↓

Output Filter

↓

Coupler / Detector

↓

Donor Antenna

↓

BTS

این دو مسیر، هسته اصلی عملکرد یک Single-Band Full-Duplex Repeater را تشکیل می‌دهند.

۵۰.۲۴. نکته نهایی؛ Repeater فقط یک Amplifier نیست

اگر بخواهیم تمام مقاله تا اینجا را در یک مفهوم خلاصه کنیم، Repeater را نباید صرفاً یک:

RF Amplifier

در نظر گرفت.

یک Repeater صنعتی واقعی مجموعه‌ای از سیستم‌های به‌هم‌پیوسته است:

RF Filtering

Low-Noise Amplification

Gain Control

Driver Amplification

Power Amplification

Output Filtering

RF Monitoring

VSWR Protection

Thermal Management

Power Supply

Isolation / Stability Control

است.

بنابراین وقتی روی یک دستگاه نوشته شده:

Single-Band 20W Repeater

عدد 20W فقط یکی از مشخصات سیستم است.

برای ارزیابی واقعی دستگاه باید کل معماری RF، کیفیت PA، Linearity، Gain، Noise Figure، Isolation، Protection، Thermal Design و رفتار آن در شرایط واقعی سایت بررسی شود.

۵۱. Gain Budget و Link Budget؛ یک سیگنال ضعیف چگونه در Repeater به ۱۰ یا ۲۰ وات می‌رسد؟

برای درک واقعی عملکرد یک Single-Band Industrial/Mining Repeater، دانستن اینکه دستگاه مثلاً 90 dB Gain دارد کافی نیست.

باید بدانیم این Gain چگونه در کل زنجیره RF توزیع شده است.

یک Repeater از چندین Stage تشکیل می‌شود و هر Stage مقداری Gain یا Loss به سیگنال اعمال می‌کند.

بنابراین باید بتوانیم مسیر RF را با واحد dB دنبال کنیم.

به این فرآیند در سطح سیستم می‌توان گفت:

Gain Budget

و وقتی آنتن، کابل، مسیر انتشار و سایر Lossها نیز وارد محاسبه شوند، به مفهوم:

Link Budget

می‌رسیم.

۵۱.۱. قانون اصلی محاسبات RF

در محاسبات RF، Gain و Loss را می‌توان در dB با یکدیگر جمع کرد.

اگر:

Pin = −90 dBm

باشد و یک Stage:

+20 dB Gain

داشته باشد:

Pout = −90 + 20 = −70 dBm

اگر Stage بعدی:

+15 dB

Gain بدهد:

Pout = −70 + 15 = −55 dBm

و اگر یک Filter:

2 dB Loss

داشته باشد:

Pout = −55 − 2 = −57 dBm

بنابراین:

Pout = Pin + ΣGain − ΣLoss

این یکی از مهم‌ترین روابط برای تحلیل زنجیره RF است.

۵۱.۲. چرا نمی‌توان فقط Gainها را جمع کرد؟

فرض کنیم روی یک Repeater نوشته شده:

Gain = 90 dB

ممکن است تصور کنیم:

−90 dBm + 90 dB = 0 dBm

یعنی خروجی 1 میلی‌وات.

اما این محاسبه فقط در صورتی معتبر است که تمام ۹۰ dB Gain واقعاً در شرایط کاری موردنظر اعمال شود و هیچ Limiting، Attenuation، AGC، ALC، Filter Loss یا Output Limitation وجود نداشته باشد.

در Repeater واقعی، این شرایط بسیار پیچیده‌تر است.

ممکن است:

Gain اسمی 90 dB باشد.
AGC فعال شود.
Attenuator مثلاً 10 dB وارد مسیر شود.
Filter چند dB Loss ایجاد کند.
PA به Output Limit برسد.
ALC خروجی را محدود کند.

بنابراین:

Maximum Gain ≠ Effective Gain

۵۱.۳. یک مثال واقعی از Gain Budget

فرض کنیم یک Repeater صنعتی تک‌باند دارای ورودی:

Pin = −90 dBm

باشد.

یک زنجیره فرضی را در نظر بگیریم:

Stage	Gain/Loss
Input Filter	−2 dB
LNA	+20 dB
Attenuator	−5 dB
Driver 1	+15 dB
Driver 2	+15 dB
PA	+43 dBm Output
Output Filter	−1.5 dB

تا قبل از PA:

−90 − 2 + 20 − 5 + 15 + 15

برابر است با:

−47 dBm

بنابراین PA ورودی حدود:

−47 dBm

دریافت می‌کند.

اگر PA در این نقطه دارای Gain مناسب برای رسیدن به توان خروجی موردنظر باشد، می‌تواند سیگنال را به محدوده خروجی بالا برساند.

اما اینجا یک نکته مهم وجود دارد:

PA را نباید صرفاً با جمع Gainهای اسمی تحلیل کرد.

PA یک عنصر High-Power Nonlinear است و رفتار آن با LNA یا Driver یکسان نیست.

۵۱.۴. PA چگونه از −47 dBm به 43 dBm می‌رسد؟

اگر ورودی PA:

−47 dBm

باشد و خروجی:

43 dBm

شود، اختلاف:

90 dB

است.

اما چنین عددی به معنی آن نیست که یک PA منفرد 90 dB Gain دارد.

بلکه این افزایش توان نتیجه کل زنجیره تقویت است.

مثلاً:

LNA + Driver 1 + Driver 2 + PA

در مجموع Gain زیادی ایجاد می‌کنند.

در واقع یک معماری واقعی می‌تواند از چند Stage تقویت‌کننده تشکیل شده باشد.

۵۱.۵. اهمیت Cascaded Gain

وقتی چند Amplifier پشت سر هم قرار می‌گیرند، به آن:

Cascaded Amplification

می‌گوییم.

برای مثال:

LNA = 20 dB

Driver 1 = 15 dB

Driver 2 = 15 dB

PA = 40 dB

اگر این Gainها به‌صورت ایده‌آل جمع شوند:

20 + 15 + 15 + 40 = 90 dB

خواهد بود.

اما در سیستم واقعی، بین این Stageها عناصر دیگری نیز وجود دارند:

Filter
Attenuator
Coupler
Matching Network
Duplexer
Connector
PCB Trace

و همه این‌ها Loss دارند.

بنابراین Gain خالص کمتر از مجموع Gainهای اسمی خواهد بود.

۵۱.۶. مثال با Lossهای واقعی‌تر

فرض کنیم:

LNA = +20 dB

Driver 1 = +15 dB

Driver 2 = +15 dB

PA = +40 dB

مجموع Gain:

90 dB

اما فرض کنیم Lossها:

Input Filter = 2 dB

Interstage Filter = 1 dB

Attenuator = 5 dB

Coupler = 0.5 dB

Output Filter = 1.5 dB

مجموع Loss:

10 dB

بنابراین Gain خالص:

90 − 10 = 80 dB

است.

پس اگر:

Pin = −90 dBm

باشد:

Pout ≈ −10 dBm

خواهد بود؛ البته فقط در صورتی که تمام Stageها در محدوده خطی و با همان Gain فرضی کار کنند.

این مثال نشان می‌دهد که Maximum Gain دستگاه به‌تنهایی برای تعیین Output Power کافی نیست.

۵۱.۷. پس خروجی ۲۰ وات از کجا می‌آید؟

۲۰ وات تقریباً برابر:

43 dBm

است.

اگر ورودی:

−90 dBm

باشد، افزایش کلی موردنیاز برای رسیدن به 43 dBm:

43 − (−90) = 133 dB

خواهد بود.

یعنی اگر هیچ محدودیت و Loss وجود نداشت، به:

133 dB Net Gain

نیاز داشتیم.

اما Repeaterهای تجاری معمولاً چنین Gain خالصی را به‌صورت مستقیم اعمال نمی‌کنند.

چرا؟

چون بین Input و Output باید چندین مرحله RF و همچنین کنترل‌های حفاظتی وجود داشته باشد.

ضمن اینکه System Gain معمولاً در محدوده مشخصی تعریف می‌شود و Output Power با توجه به Input Level و Control State محدود می‌شود.

۵۱.۸. رابطه Gain و Output Power

به‌صورت مفهومی:

Pout = Pin + Gsystem − Lsystem

اما یک محدودیت مهم نیز وجود دارد:

Pout ≤ Pmax

بنابراین می‌توان نوشت:

Pout = min(Pin + Gsystem − Lsystem, Pmax)

این رابطه ساده، رفتار بسیاری از سیستم‌های Amplifier را بهتر از جمله «هرچه Input ضعیف‌تر باشد Gain بیشتر می‌شود» توضیح می‌دهد.

اگر Input بیش از حد زیاد شود، ممکن است Control System، Gain را کاهش دهد.

اگر Input بیش از حد ضعیف باشد، حتی Maximum Gain نیز ممکن است برای رسیدن به Output مطلوب کافی نباشد.

۵۱.۹. مثال عددی با Repeater بیست‌واتی

فرض کنیم:

System Gain = 90 dB

و:

Input = −85 dBm

باشد.

در حالت ایده‌آل:

−85 + 90 = +5 dBm

یعنی حدود:

3.16 mW

این عدد نشان می‌دهد که System Gain 90 dB به هیچ وجه به معنی خروجی 20W در هر شرایطی نیست.

برای رسیدن به:

43 dBm

در این مثال، سیستم باید حدود:

128 dB

افزایش خالص ایجاد کند.

اما Repeater 20W دارای یک PA High-Power است که در کنار مراحل Gain قبلی، توان RF را تا محدوده خروجی موردنظر بالا می‌برد؛ و مشخصات Gain دستگاه، نحوه تعریف آن توسط سازنده و نقطه اندازه‌گیری بسیار مهم است.

۵۱.۱۰. یک نکته مهم درباره Datasheet

وقتی روی Datasheet نوشته می‌شود:

Gain = 90 dB

باید پرسید:

90 dB از کجا تا کجا؟

مثلاً:

RF Input Port → RF Output Port

یا:

Internal RF Stage

یا مقدار Maximum Gain در شرایط خاص؟

همچنین باید بررسی شود:

Gain در چه Frequency؟
در چه Input Power؟
در چه Output Power؟
با چه Attenuation؟
با چه AGC State؟
در چه Temperature؟
با چه Load؟
و با چه Measurement Method؟

بنابراین یک عدد Gain بدون شرایط اندازه‌گیری، اطلاعات کاملی ارائه نمی‌کند.

۵۱.۱۱. Headroom؛ چیزی که در محاسبه ساده دیده نمی‌شود

یکی از مفاهیم مهم در طراحی RF:

Headroom

است.

Headroom یعنی فاصله بین سطح سیگنال فعلی و محدوده‌ای که یک Stage وارد Compression یا Overload می‌شود.

مثلاً اگر یک Driver در:

+10 dBm

وارد ناحیه Compression شود و سیگنال کاری:

0 dBm

باشد، حدود:

10 dB Headroom

داریم.

اگر Input به:

+8 dBm

برسد، Headroom فقط:

2 dB

خواهد بود.

در این حالت Stage بسیار نزدیک به Compression قرار دارد.

۵۱.۱۲. چرا Headroom در Repeater مهم است؟

سیگنال ورودی Donor همیشه ثابت نیست.

ممکن است به دلیل شرایط شبکه:

Load BTS
Reselection
تغییر تکنولوژی
تغییر مسیر انتشار
تغییر شرایط جوی
تغییر موقعیت آنتن
تغییرات Multipath

سطح سیگنال تغییر کند.

اگر طراحی Repeater Headroom کافی نداشته باشد، تغییر کوچک در Input می‌تواند باعث:

Compression

یا:

Intermodulation

شود.

۵۱.۱۳. Compression در زنجیره RF

فرض کنیم یک Stage دارای Gain:

20 dB

باشد.

در حالت Linear:

Pin = −20 dBm

→

Pout = 0 dBm

اما با افزایش Input:

Pin = −5 dBm

نباید انتظار داشته باشیم خروجی همیشه:

+15 dBm

باشد.

زیرا Stage ممکن است به محدوده Compression برسد.

در این شرایط:

Gain ↓

و:

Distortion ↑

می‌شود.

این رفتار برای Driver و مخصوصاً PA اهمیت بسیار زیادی دارد.

۵۱.۱۴. Intermodulation و Gain Budget

در یک Repeater موبایل، سیگنال فقط یک Tone ساده نیست.

سیگنال‌های مختلف و Componentهای متعدد در Band وجود دارند.

اگر Amplifier وارد ناحیه Nonlinear شود، ممکن است مؤلفه‌های جدیدی تولید شوند.

برای دو فرکانس:

f₁

و:

f₂

محصولات مهمی مانند:

2f₁ − f₂

و:

2f₂ − f₁

ایجاد می‌شوند.

این‌ها Third-Order Intermodulation Products (IM3) هستند.

اگر این محصولات داخل Band یا نزدیک به Band موردنظر قرار بگیرند، می‌توانند روی کیفیت شبکه تأثیر بگذارند.

به همین دلیل یک PA خوب فقط «توان خروجی بالا» نیست؛ باید Linearity مناسبی نیز داشته باشد.

۵۱.۱۵. Noise Floor نیز بخشی از Budget است

در سمت گیرنده، فقط Gain مهم نیست.

Noise Figure

و:

Noise Floor

نیز اهمیت دارند.

اگر LNA دارای Noise Figure نامناسب باشد، ممکن است با وجود Gain زیاد، کیفیت واقعی Signal Chain مطلوب نباشد.

بنابراین یک Repeater نمی‌تواند صرفاً با این منطق طراحی شود:

«هرچه Gain بیشتر، بهتر.»

Gain زیاد بدون کنترل Noise، Linearity، Headroom و Stability می‌تواند حتی عملکرد سیستم را بدتر کند.

۵۱.۱۶. Gain Budget با Link Budget فرق دارد

این دو مفهوم باید جدا شوند.

Gain Budget

تمرکز آن روی داخل تجهیزات است:

LNA + Driver + PA − Internal Losses

Link Budget

کل مسیر ارتباط را بررسی می‌کند:

BTS → Donor → Repeater → Cable → Service Antenna → Propagation → Mobile

بنابراین Link Budget علاوه بر Repeater شامل مواردی مانند:

Donor Antenna Gain
Cable Loss
Connector Loss
Splitter Loss
Service Antenna Gain
Free-Space / Terrain Path Loss
Building Penetration Loss
Fading Margin

است.

۵۱.۱۷. مثال ساده Link Budget برای Downlink

فرض کنیم:

Repeater Output = 43 dBm

کابل خروجی:

−3 dB

Connector/Splitter:

−1 dB

آنتن Service:

+8 dBi

در نتیجه:

EIRP ≈ 43 − 3 − 1 + 8

یعنی:

47 dBm

که تقریباً برابر:

50 W EIRP

است.

دقت کنید که این به معنی خروجی واقعی ۵۰ وات از PA نیست.

PA همچنان فقط حدود:

20 W

تولید کرده است.

افزایش EIRP حاصل Antenna Gain است.

۵۱.۱۸. چرا EIRP مهم است؟

برای بررسی Coverage، فقط مقدار توان داخل Repeater کافی نیست.

چیزی که در نهایت به محیط تابانده می‌شود به:

Conducted Power + Antenna Gain − Feeder Loss

وابسته است.

بنابراین ممکن است یک Repeater ۱۰ وات با یک آنتن با Gain مناسب و کابل کم‌Loss، از نظر Coverage عملی عملکرد بهتری از یک سیستم ۲۰ وات با کابل بسیار پرLoss داشته باشد.

۵۱.۱۹. Link Budget در Uplink

در Uplink نیز همین منطق برقرار است، اما جهت برعکس می‌شود.

مثلاً:

Mobile → Service Antenna → Cable → Repeater → Donor Antenna → BTS

در این مسیر باید بررسی کنیم:

Mobile TX Power

Service Antenna Gain

−

Cable Loss

Repeater UL Gain

−

Donor Cable Loss

Donor Antenna Gain

−

Path Loss

و در نهایت ببینیم چه مقدار توان به سمت BTS می‌رسد.

به همین دلیل یک سیستم ممکن است Downlink بسیار قوی داشته باشد ولی Uplink همچنان مشکل داشته باشد.

۵۱.۲۰. مهم‌ترین نتیجه این بخش

در یک Repeater صنعتی ۱۰ یا ۲۰ وات، سه عدد را نباید با یکدیگر اشتباه گرفت:

1. Gain

مقدار تقویت سیگنال.

2. Output Power

حداکثر یا توان نامی RF خروجی.

3. EIRP

توان معادل تابشی پس از درنظرگرفتن Gain آنتن و Loss مسیر Feed.

این سه مفهوم از نظر مهندسی کاملاً متفاوت هستند.

مثلاً:

Gain = 90 dB

لزومی ندارد به این معنی باشد که:

Output = 90 dBm

و:

20W Output

نیز به این معنی نیست که:

20W EIRP

داریم.

۵۱.۲۱. جمع‌بندی مهندسی Gain Budget

یک Repeater تک‌باند حرفه‌ای باید به‌گونه‌ای طراحی شود که بین این موارد تعادل برقرار باشد:

Gain

Noise Figure

Headroom

Linearity

P1dB

Output Power

Thermal Limit

AGC/ALC Range

Isolation

و:

Stability Margin

به همین دلیل طراحی RF یک مسئله ساده «تقویت سیگنال» نیست.

هدف واقعی این است که:

Weak RF Signal

با حداقل Noise و Distortion وارد سیستم شود، در چندین Stage به‌صورت کنترل‌شده تقویت گردد و در نهایت به Output Power موردنظر برسد، بدون اینکه زنجیره وارد Compression، Oscillation، Overload یا Thermal Limitation شود.

این همان تفاوت میان یک RF Amplifier ساده و یک Industrial/Mining Cellular Repeater مهندسی‌شده است.

۵۲. Noise Figure، Noise Floor و Sensitivity؛ چرا تقویت سیگنال همیشه به معنی بهبود کیفیت نیست؟

در بررسی یک Repeater صنعتی یا معدنی ۱۰ وات و ۲۰ وات، معمولاً تمرکز اصلی روی Gain، Output Power، آنتن و میزان پوشش قرار می‌گیرد؛ اما از دید مهندسی RF، یک پارامتر بسیار مهم‌تر نیز وجود دارد:

کیفیت سیگنالی که قرار است تقویت شود.

اگر سیگنال ورودی به Repeater دارای نسبت سیگنال به نویز نامناسب، تداخل زیاد یا Noise Floor بالا باشد، افزایش Gain الزاماً باعث بهتر شدن ارتباط نمی‌شود.

در واقع:

Repeater می‌تواند توان یک سیگنال ضعیف را افزایش دهد، اما نمی‌تواند اطلاعاتی را که در نویز و تداخل گم شده‌اند، دوباره ایجاد کند.

برای درک این موضوع باید چهار مفهوم را از یکدیگر تفکیک کرد:

Noise Figure (NF)
Noise Floor
Receiver Sensitivity
SNR / SINR

این چهار مفهوم ارتباط نزدیکی با یکدیگر دارند، اما یکسان نیستند.

۵۲.۱ Noise چیست؟

در یک سیستم RF هیچ سیگنالی در محیط کاملاً بدون نویز وجود ندارد.

نویز می‌تواند از منابع مختلف ایجاد شود:

Thermal Noise
Noise موجود در تجهیزات الکترونیکی
نویز LNA
نویز منابع تغذیه
Switching Noise
Oscillator Phase Noise
نویز ناشی از تجهیزات صنعتی
EMI
سایر Transmitterها
Intermodulation Products
سیگنال‌های خارج از باند که پس از فیلتر نامناسب وارد سیستم می‌شوند

بنابراین وقتی یک Repeater سیگنال دریافتی از BTS را دریافت می‌کند، با یک سیگنال کاملاً ایده‌آل مواجه نیست.

سیگنال ورودی معمولاً ترکیبی از:

Desired Signal + Noise + Interference

است.

هدف سیستم RF این نیست که فقط Desired Signal را قوی‌تر کند؛ بلکه باید تا حد امکان نسبت سیگنال مطلوب به Noise و Interference را نیز حفظ کند.

۵۲.۲ Thermal Noise و مقدار −174 dBm/Hz

یکی از پایه‌ای‌ترین مفاهیم Noise در RF، Thermal Noise است.

توان نویز حرارتی از رابطه زیر به دست می‌آید:

$N=kTBN=kTB$

که در آن:

$kk$ = ثابت بولتزمن
$TT$ = دمای مطلق بر حسب Kelvin
$BB$ = پهنای باند بر حسب Hz

در دمای مرجع حدود 290K، چگالی توان نویز حرارتی تقریباً برابر است با:

$−174 dBm/Hz-174\ dBm/Hz$

بنابراین برای یک پهنای باند مشخص:

$N(dBm)≈−174+10log⁡10(B)N(dBm)\approx -174+10\log_{10}(B)$

البته این مقدار، نویز حرارتی ایده‌آل در دمای مرجع است و هنوز Noise Figure تجهیزات به آن اضافه نشده است.

۵۲.۳ تأثیر Bandwidth روی Noise Floor

هرچه پهنای باند بیشتر شود، مقدار نویز کل نیز افزایش پیدا می‌کند.

برای مثال، اگر پهنای باند:

$B=200kHzB=200kHz$

باشد:

$10log⁡10(200000)≈53dB10\log_{10}(200000)\approx53dB$

بنابراین:

$N≈−174+53=−121dBmN\approx-174+53=-121dBm$

در یک مثال دیگر، اگر پهنای باند:

$B=5MHzB=5MHz$

باشد:

$10log⁡10(5×106)≈67dB10\log_{10}(5\times10^6)\approx67dB$

پس:

$N≈−107dBmN\approx-107dBm$

بنابراین فقط با افزایش Bandwidth از 200kHz به 5MHz، Noise Power حدود 14dB افزایش پیدا می‌کند.

این موضوع نشان می‌دهد که عبارت «نویز سیستم چند dBm است؟» بدون مشخص کردن Measurement Bandwidth از نظر مهندسی کامل نیست.

۵۲.۴ Noise Figure چیست؟

Noise Figure یا NF مشخص می‌کند که یک تجهیز RF تا چه اندازه نسبت سیگنال به نویز را نسبت به حالت ایده‌آل بدتر می‌کند.

ابتدا Noise Factor را تعریف می‌کنیم:

$F=SNRinSNRoutF=\frac{SNR_{in}}{SNR_{out}}$

و Noise Figure بر حسب dB:

$NF=10log⁡10(F)NF=10\log_{10}(F)$

بنابراین اگر یک تقویت‌کننده:

$NF=3dBNF=3dB$

داشته باشد، به صورت ساده یعنی نسبت سیگنال به نویز در خروجی، نسبت به حالت ایده‌آل حدود 3dB بدتر شده است.

نکته مهم:

Gain و Noise Figure دو پارامتر کاملاً متفاوت هستند.

یک Amplifier ممکن است:

Gain = 20dB
NF = 2dB

داشته باشد.

و یک Amplifier دیگر:

Gain = 20dB
NF = 6dB

داشته باشد.

در حالی که هر دو 20dB Gain دارند، از نظر Noise Performance یکسان نیستند.

۵۲.۵ چرا LNA در ابتدای زنجیره اهمیت زیادی دارد؟

اینجا یکی از مهم‌ترین دلایل استفاده از LNA – Low Noise Amplifier مشخص می‌شود.

فرض کنید یک زنجیره RF شامل چند طبقه باشد.

اگر اولین طبقه دارای NF پایین و Gain مناسب باشد، نویز طبقات بعدی تأثیر بسیار کمتری روی Noise Figure کل سیستم خواهد داشت.

برای محاسبه Noise Figure زنجیره‌ای از رابطه Friis Formula استفاده می‌شود:

$Ftotal=F1+F2−1G1+F3−1G1G2+⋯F_{total} = F_1+ \frac{F_2-1}{G_1} + \frac{F_3-1}{G_1G_2} +\cdots$

در این رابطه:

$F1,F2,F3F_1,F_2,F_3$ = Noise Factor طبقات
$G1,G2G_1,G_2$ = Gain خطی طبقات

نکته بسیار مهم این است که Gain طبقه اول در مخرج جمله‌های بعدی قرار می‌گیرد.

یعنی اگر طبقه اول Gain مناسبی داشته باشد، تأثیر Noise طبقات بعدی به شدت کاهش پیدا می‌کند.

به همین دلیل طراحی LNA فقط به «چقدر Gain بدهد؟» محدود نمی‌شود.

پارامترهایی مانند:

Noise Figure
Gain
Linearity
P1dB
IP3
Input Matching
Output Matching
Stability

همگی اهمیت دارند.

۵۲.۶ یک مثال عددی از Friis

فرض کنیم سه طبقه RF داشته باشیم:

Stage 1 – LNA

$G1=20dBG_1=20dB$ $NF1=2dBNF_1=2dB$

Stage 2

$G2=15dBG_2=15dB$ $NF2=5dBNF_2=5dB$

Stage 3

$G3=10dBG_3=10dB$ $NF3=6dBNF_3=6dB$

ابتدا NFها را از dB به Noise Factor تبدیل می‌کنیم.

برای LNA:

$F1=102/10≈1.58F_1=10^{2/10}\approx1.58$

برای Stage 2:

$F2=105/10≈3.16F_2=10^{5/10}\approx3.16$

و برای Stage 3:

$F3=106/10≈3.98F_3=10^{6/10}\approx3.98$

Gain مرحله اول:

$G1=1020/10=100G_1=10^{20/10}=100$

و Gain دو مرحله اول:

$G1G2=100×31.6G_1G_2=100\times31.6$

در نتیجه سهم Noise طبقات بعدی پس از تقسیم بر Gain طبقات قبلی بسیار کوچک‌تر می‌شود.

این دقیقاً دلیل اهمیت Low Noise Gain در ابتدای زنجیره است.

۵۲.۷ آیا Gain بیشتر همیشه بهتر است؟

خیر.

این یکی از اشتباهات رایج در طراحی RF است.

ممکن است تصور شود:

«اگر سیگنال ضعیف است، Gain را بیشتر کنیم تا بهتر شود.»

اما Gain زیاد می‌تواند مشکلات دیگری ایجاد کند:

Compression
Overload
Desensitization
Intermodulation
افزایش Spurious
کاهش Headroom
تحریک AGC/ALC
افزایش احتمال Oscillation
افزایش Noise Output
کاهش پایداری سیستم

بنابراین طراحی RF همیشه یک Trade-off است.

هدف:

Maximum Gain

نیست.

هدف، دستیابی به:

Required Gain + Adequate SNR + Adequate Linearity + Adequate Headroom + Stability

است.

۵۲.۸ Repeater چگونه Noise را تقویت می‌کند؟

یک Repeater فقط سیگنال مطلوب را دریافت نمی‌کند.

اگر ورودی شامل:

$Signal+NoiseSignal + Noise$

باشد، Amplifier هر دو را تقویت می‌کند.

مثلاً:

$Signal=-90dBmSignal=-90dBm$

و:

$Noise=-110dBmNoise=-110dBm$

فرض کنیم سیستم 60dB Gain اعمال کند.

در حالت ایده‌آل:

$Signal=-30dBmSignal=-30dBm$

و:

$Noise=-50dBmNoise=-50dBm$

هر دو 60dB تقویت شده‌اند.

بنابراین اختلاف آنها همچنان:

$20dB20dB$

است.

یعنی Gain به تنهایی SNR را بهتر نکرده است.

این نکته بسیار مهم است:

Amplification به معنی Signal Recovery نیست.

اگر SNR ورودی بد باشد، صرفاً افزایش Gain مشکل را حل نمی‌کند.

۵۲.۹ Noise Figure باعث بدتر شدن SNR می‌شود

در یک Amplifier واقعی، علاوه بر Noise موجود در ورودی، خود تجهیز نیز Noise اضافه می‌کند.

بنابراین:

$SNRout<SNRinSNR_{out}<SNR_{in}$

در شرایط واقعی.

مقدار این افت با Noise Figure مرتبط است.

اگر:

$NF=4dBNF=4dB$

باشد، به صورت ایده‌آل و در شرایط تعریف NF، SNR حدود 4dB افت می‌کند.

در نتیجه اگر سیگنال ورودی:

$SNR=20dBSNR=20dB$

داشته باشد، یک طبقه با NF=4dB می‌تواند آن را به حدود:

$16dB16dB$

برساند.

البته در یک سیستم واقعی، محاسبه دقیق به معماری، فیلترها، Gain، پهنای باند و شرایط اندازه‌گیری وابسته است.

۵۲.۱۰ Noise Floor چیست؟

Noise Floor سطح مجموع نویز قابل مشاهده در یک پهنای باند مشخص است.

Noise Floor را نباید با Noise Figure اشتباه گرفت.

Noise Figure

یک مشخصه عملکردی تجهیزات RF است.

Noise Floor

سطح نویزی است که در یک نقطه از سیستم یا در یک Measurement Bandwidth مشاهده می‌شود.

به زبان ساده:

NF می‌گوید تجهیز چقدر نویز به سیستم اضافه می‌کند؛ Noise Floor می‌گوید در نهایت چه مقدار نویز در سیستم مشاهده می‌شود.

۵۲.۱۱ رابطه Noise Floor و Bandwidth

در حالت ایده‌آل:

$Nthermal≈−174+10log⁡10(B)N_{thermal}\approx-174+10\log_{10}(B)$

اگر Noise Figure تجهیزات را نیز در نظر بگیریم:

$Nreceiver≈−174+10log⁡10(B)+NFN_{receiver}\approx-174+10\log_{10}(B)+NF$

مثلاً برای:

$B=5MHzB=5MHz$

و:

$NF=3dBNF=3dB$

داریم:

$N≈−174+67+3N\approx-174+67+3$

بنابراین:

$N≈−104dBmN\approx-104dBm$

این یک مثال مهندسی ساده‌شده است؛ در یک Receiver واقعی، فیلتر، معماری، Gain Distribution، دمای واقعی و روش اندازه‌گیری نیز باید در نظر گرفته شوند.

۵۲.۱۲ Receiver Sensitivity چیست؟

Sensitivity مشخص می‌کند یک Receiver برای اینکه بتواند یک سیگنال را با کیفیت موردنیاز دریافت و Decode کند، حداقل چه سطح سیگنالی نیاز دارد.

یک مدل ساده:

$Sensitivity≈Noise Floor+Required SNRSensitivity\approx Noise\ Floor+Required\ SNR$

مثلاً اگر Noise Floor برابر:

$-104dBm-104dBm$

باشد و سیستم برای شرایط فرضی خود به:

$10dB10dB$

SNR نیاز داشته باشد:

$Sensitivity≈−94dBmSensitivity\approx-94dBm$

اما در سیستم‌های مخابراتی واقعی، Sensitivity فقط با یک SNR ثابت تعیین نمی‌شود.

پارامترهایی مانند:

Modulation
Coding
Data Rate
Required BLER/BER
Channel Bandwidth
Receiver Architecture
Eb/N0
C/N
Interference

می‌توانند روی آن اثر بگذارند.

بنابراین Sensitivity یک عدد مطلق و مستقل از شرایط نیست.

۵۲.۱۳ تفاوت Sensitivity با RSRP و RSSI

این سه اصطلاح نباید با یکدیگر یکی گرفته شوند.

RSSI

Received Signal Strength Indicator

یک شاخص از توان دریافتی کلی در شرایط تعریف‌شده است و می‌تواند شامل سیگنال مطلوب و مؤلفه‌های دیگر نیز باشد.

RSRP

Reference Signal Received Power

در شبکه‌های LTE/NR یک معیار مشخص‌تر برای توان Reference Signal است و مستقیماً معادل «کل توان دریافتی» نیست.

Sensitivity

حداقل سطح سیگنال موردنیاز Receiver برای دستیابی به معیار عملکرد مشخص است.

بنابراین:

RSRP = Sensitivity نیست.

و:

RSSI = Signal Quality نیست.

۵۲.۱۴ چرا ممکن است RSRP خوب باشد ولی ارتباط ضعیف باشد؟

فرض کنید گوشی:

$RSRP=-75dBmRSRP=-75dBm$

را نشان می‌دهد.

در نگاه اول این عدد می‌تواند مناسب به نظر برسد.

اما اگر محیط دارای Interference شدید باشد، ممکن است:

$SINRSINR$

پایین باشد.

یعنی:

Signal Power خوب است، اما Signal Quality خوب نیست.

به همین دلیل در تحلیل شبکه، فقط نگاه کردن به یک عدد مثل RSRP کافی نیست.

باید حداقل مجموعه‌ای از شاخص‌ها مانند:

RSRP
RSRQ
SINR
RSSI
Technology
Band
Cell
PCI

را در کنار هم بررسی کرد.

۵۲.۱۵ SNR و SINR چه تفاوتی دارند؟

SNR

نسبت:

$Signal/NoiseSignal/Noise$

است.

SINR

نسبت:

$Signal/(Interference+Noise)Signal/(Interference+Noise)$

است.

در محیط‌های صنعتی و معدنی، SINR معمولاً اهمیت بسیار زیادی دارد؛ زیرا مشکل فقط Thermal Noise نیست.

ممکن است سیستم با:

Interference
Intermodulation
Spurious
Leakage
Adjacent Channel Interference
تجهیزات RF دیگر

مواجه شود.

بنابراین ممکن است Noise Floor ظاهراً مناسب باشد، ولی SINR همچنان ضعیف باشد.

۵۲.۱۶ Repeater و افزایش Noise در Uplink

یکی از مهم‌ترین موضوعات در طراحی Repeater، تأثیر آن روی Uplink BTS است.

فرض کنید Repeater سیگنال موبایل را از Service Antenna دریافت می‌کند و آن را به سمت BTS ارسال می‌کند.

اگر Repeater دارای:

Gain زیاد
Noise Figure نامناسب
Isolation ناکافی
Oscillation
Spurious
Intermodulation
یا طراحی ضعیف RF

باشد، ممکن است انرژی ناخواسته را نیز به سمت BTS ارسال کند.

در این حالت مشکل فقط داخل ساختمان یا معدن نیست.

ممکن است:

BTS Receiver Desensitization

رخ دهد.

یعنی گیرنده BTS به دلیل افزایش سطح Noise یا Interference، توانایی دریافت سیگنال‌های ضعیف کاربران را از دست بدهد.

این موضوع در سیستم‌های صنعتی با تعداد زیاد Repeater یا طراحی نامناسب می‌تواند بسیار مهم باشد.

۵۲.۱۷ Noise Rise در BTS

یکی از سناریوهای نامطلوب این است که Repeater به جای اینکه فقط پوشش را بهبود دهد، باعث افزایش Noise Floor در مسیر Uplink شود.

به صورت مفهومی:

$NoiseBTS,new>NoiseBTS,originalNoise_{BTS,new}>Noise_{BTS,original}$

در نتیجه:

$SensitivityeffectiveSensitivity_{effective}$

نیز می‌تواند تحت تأثیر قرار گیرد.

در چنین شرایطی ممکن است کاربر در نزدیکی Service Antenna سیگنال بسیار خوبی دریافت کند، اما عملکرد شبکه در سمت Uplink مطلوب نباشد.

به همین دلیل در یک طراحی حرفه‌ای باید Downlink و Uplink همزمان بررسی شوند.

۵۲.۱۸ چرا سیگنال قوی الزاماً به معنی کیفیت خوب نیست؟

این موضوع در پروژه‌های Repeater بسیار مهم است.

فرض کنیم بعد از نصب سیستم، کاربر عدد زیر را مشاهده کند:

$RSRP=-65dBmRSRP=-65dBm$

و نتیجه بگیرد:

«سیگنال عالی شده است.»

اما اگر:

$SINR=-2dBSINR=-2dB$

باشد، سیستم همچنان می‌تواند عملکرد ضعیفی داشته باشد.

در مقابل ممکن است:

$RSRP=-85dBmRSRP=-85dBm$

ولی:

$SINR=15dBSINR=15dB$

باشد.

در این حالت سیگنال از نظر Power ضعیف‌تر است، اما کیفیت RF می‌تواند بسیار بهتر باشد.

بنابراین در Commissioning یک Repeater حرفه‌ای، صرفاً «چند dBm بهتر شدن سیگنال» معیار کافی نیست.

۵۲.۱۹ نقش فیلترها در Noise Performance

فیلترها فقط برای حذف سیگنال‌های خارج از باند نیستند.

آنها می‌توانند در کنترل:

Out-of-Band Noise
Blocking
Adjacent Channel Interference
Spurious
Unwanted RF Energy

نیز نقش داشته باشند.

اما یک نکته مهم وجود دارد:

هر فیلتر دارای Insertion Loss است.

بنابراین اگر یک Filter مثلاً:

$IL=2dBIL=2dB$

داشته باشد، 2dB از توان سیگنال عبوری کم می‌کند.

همچنین قرار دادن یک Loss قبل از LNA از نظر Noise Figure می‌تواند بسیار نامطلوب باشد.

به همین دلیل در طراحی Receiver:

Loss قبل از اولین Gain Stage اهمیت بسیار بیشتری از Loss بعد از یک Gain Stage دارد.

این موضوع مستقیماً از Friis Formula قابل مشاهده است.

۵۲.۲۰ چرا محل قرارگیری LNA مهم‌تر از مقدار Gain آن است؟

فرض کنیم دو طراحی داشته باشیم.

طراحی A

آنتن → 3dB Cable Loss → LNA

طراحی B

آنتن → LNA → 3dB Cable Loss

در طراحی A، سیگنال قبل از LNA تضعیف شده و Noise Performance نیز تحت تأثیر قرار گرفته است.

در طراحی B، LNA قبل از Loss قرار گرفته است و Gain آن باعث می‌شود تأثیر مرحله بعدی روی Noise Figure کل کمتر شود.

بنابراین در Receiver Chain، فقط مقدار Gain مهم نیست.

Location of Gain نیز اهمیت اساسی دارد.

۵۲.۲۱ Noise Figure در برابر AGC و ALC

AGC و ALC که در بخش‌های قبلی مقاله بررسی شدند، وظیفه کنترل Gain یا Output Level را دارند.

اما نباید تصور کرد:

«اگر Noise زیاد شد، AGC آن را حذف می‌کند.»

AGC عمدتاً سطح سیگنال را کنترل می‌کند.

اگر ورودی شامل:

$Signal+NoiseSignal+Noise$

باشد، کنترل Gain هر دو را با هم تحت تأثیر قرار می‌دهد.

AGC نمی‌تواند به صورت جادویی Noise را از Signal جدا کند.

بنابراین:

AGC ≠ Noise Reduction

و:

ALC ≠ Noise Cancellation

این دو وظیفه کاملاً متفاوتی دارند.

۵۲.۲۲ رابطه Noise با PA

PA معمولاً نقطه‌ای نیست که Noise Figure آن مانند LNA اهمیت اصلی را داشته باشد؛ زیرا PA در بخش High-Power و Output Stage قرار دارد.

در این قسمت پارامترهایی مانند:

Linearity
P1dB
Psat
IMD
ACLR
Harmonics
Efficiency
Thermal Stability

اهمیت بیشتری پیدا می‌کنند.

اما این به معنی بی‌اهمیت بودن Noise در کل زنجیره نیست.

Noise تولیدشده یا Spurious ایجادشده در مراحل مختلف می‌تواند در Output ظاهر شود و در صورت فیلتر یا کنترل نامناسب، وارد محیط RF شود.

۵۲.۲۳ Noise ناشی از Power Supply

در یک Repeater صنعتی، Power Supply نیز می‌تواند منبع RF Noise باشد.

منابع احتمالی عبارت‌اند از:

Switching Regulator
DC/DC Converter
Clock
PWM
Switching Transients
Ground Noise
Common-Mode Noise

اگر Layout PCB، Decoupling، Grounding و Filtering مناسب نباشد، بخشی از این انرژی می‌تواند به مدار RF Coupling پیدا کند.

به همین دلیل در یک طراحی حرفه‌ای:

RF Grounding
Power Ground
Decoupling
LC Filtering
Shielding
PCB Layout

همگی بخشی از Noise Management هستند.

۵۲.۲۴ Noise و محیط صنعتی/معدنی

محیط معدن یا صنعت فقط به دلیل فاصله زیاد از BTS چالش‌برانگیز نیست.

تجهیزات صنعتی می‌توانند منابع مختلف EMI ایجاد کنند:

موتورهای الکتریکی
Inverter
VFD
تجهیزات جوشکاری
منابع تغذیه Switching
تابلوهای برق
کابل‌های قدرت
تجهیزات اتوماسیون
موتورهای سنگ‌شکن
جرثقیل
ماشین‌آلات سنگین

البته هر تجهیز الزاماً منبع مشکل RF نیست، اما در طراحی واقعی باید مسیرهای احتمالی Coupling و Interference بررسی شوند.

به همین دلیل در پروژه‌های صنعتی، RF Survey فقط اندازه‌گیری Signal Strength نیست.

باید کیفیت سیگنال و محیط RF نیز بررسی شود.

۵۲.۲۵ یک مثال عملی از تفاوت Signal Strength و Signal Quality

فرض کنیم قبل از نصب Repeater، در نقطه‌ای داریم:

$RSRP=-100dBmRSRP=-100dBm$

و:

$SINR=3dBSINR=3dB$

پس از نصب Repeater:

$RSRP=-70dBmRSRP=-70dBm$

اما:

$SINR=4dBSINR=4dB$

در نگاه اول RSRP حدود 30dB بهتر شده است.

اما SINR فقط 1dB بهبود پیدا کرده.

بنابراین افزایش توان سیگنال لزوماً به معنی افزایش متناسب کیفیت لینک نیست.

حال فرض کنیم طراحی دیگری باعث شود:

$RSRP=-80dBmRSRP=-80dBm$

اما:

$SINR=15dBSINR=15dB$

در این حالت ممکن است عملکرد واقعی شبکه بسیار بهتر باشد، حتی اگر RSRP نسبت به سناریوی اول 10dB ضعیف‌تر باشد.

این دقیقاً دلیل اهمیت RF Quality در کنار RF Power است.

۵۲.۲۶ خلاصه و مفهوم اصلی

برای جلوگیری از اشتباه مفهومی:

Noise Figure

مشخصه‌ای از عملکرد یک تجهیز یا زنجیره RF است که نشان می‌دهد چه مقدار افت SNR ایجاد می‌شود.

Noise Floor

سطح نویز مشاهده‌شده در یک پهنای باند مشخص است.

Sensitivity

حداقل سطح سیگنال موردنیاز برای دستیابی به عملکرد تعریف‌شده Receiver است.

SNR / SINR

معیاری برای مقایسه توان سیگنال مطلوب با Noise و در مورد SINR، با مجموع Noise و Interference است.

پس:

NF ≠ Noise Floor ≠ Sensitivity ≠ RSRP

و:

Signal Strength ≠ Signal Quality

۵۲.۲۷ خلاصه مهندسی برای Repeaterهای ۱۰ و ۲۰ وات

در یک Repeater صنعتی یا معدنی ۱۰ یا ۲۰ وات، طراحی مناسب فقط به این محدود نمی‌شود که:

«ورودی −90dBm است و دستگاه 90dB Gain دارد.»

باید مجموعه‌ای از پارامترها همزمان بررسی شوند:

Donor Signal Level
Noise Floor
Noise Figure
SNR
SINR
Receiver Sensitivity
Gain
Headroom
P1dB
IP3
Intermodulation
Filter Performance
AGC/ALC
Isolation
Stability Margin
VSWR
Output Power
Thermal Limit

در نهایت یک Repeater خوب دستگاهی نیست که صرفاً بیشترین Gain یا بیشترین Output Power را داشته باشد.

یک طراحی RF خوب باید بتواند:

سیگنال مفید را با کمترین افت کیفیت دریافت کند، نویز و تداخل ناخواسته را کنترل کند، Gain مناسب ایجاد کند، بدون Compression و Oscillation کار کند و در نهایت توان RF موردنیاز را با Linearity و Stability مناسب به آنتن Service تحویل دهد.

این دقیقاً تفاوت بین یک RF Power Amplifier ساده و یک Repeater مهندسی‌شده است.

بررسی تخصصی بخش‌های داخلی تقویت‌کننده آنتن موبایل صنعتی و معدنی تک‌باند ۱۰ وات و ۲۰ وات

مقالات :

بررسی تخصصی بخش‌های داخلی تقویت‌کننده آنتن موبایل صنعتی و معدنی تک‌باند ۱۰ وات و ۲۰ وات

واکی تاکی مجاز Hi Talk

بیسیم سیمکارتی واکه ایرانسل مدل PNC460

تقویت کننده آنتن موبایل 3 باند نیمه صنعتی

دستگاه تقویت کننده آنتن موبایل ضد نویز ALC – AGC

دستگاه تقویت کننده آنتن موبایل 3 باند – ALC

تلفن رو میزی سیمکارت خور UNIVERSAL

دستگاه تقویت کننده آنتن موبایل صنعتی و معدنی 10 وات تک باند

دستگاه تقویت کننده آنتن موبایل 10 وات صنعتی – معدنی 2 باند

بررسی تخصصی بخش‌های داخلی تقویت‌کننده آنتن موبایل صنعتی و معدنی تک‌باند ۱۰ وات و ۲۰ وات

۱. معماری کلی یک تقویت‌کننده آنتن موبایل تک‌باند صنعتی و معدنی

۲. توان ۱۰ وات و ۲۰ وات دقیقاً به چه معناست؟

۳. اولین بخش زنجیره: RF Input

۴. Input Filtering؛ اولین سد در برابر سیگنال‌های ناخواسته

۵. چرا در یک دستگاه ۲۰ وات، هر دسی‌بل اهمیت دارد؟

۶. LNA؛ تقویت اولیه با حداقل افزایش نویز

۷. Variable Attenuator؛ کنترل سطح RF قبل از طبقات قدرت

Pout=Pin−AP_{out}=P_{in}-A

Pin=−20dBmP_{in}=-20dBm

Pout=−30dBmP_{out}=-30dBm

چرا چنین چیزی لازم است؟

Pin=−80dBmP_{in}=-80dBm

Pin=−55dBmP_{in}=-55dBm

۸. AGC؛ کنترل خودکار Gain

۹. ALC؛ محدود کردن توان خروجی

۱۰. AGC و ALC چه تفاوتی دارند؟

۱۱. Driver Amplifier؛ مرحله قبل از PA

۱۲. Power Amplifier؛ مرحله تولید توان اصلی

۱۳. P1dB؛ نقطه‌ای که خطی بودن PA شروع به شکست می‌کند

۱۴. چرا PA فقط «وات تولید نمی‌کند»؟

Harmonics

Intermodulation Products

۱۵. تفاوت مهم ۱۰ وات و ۲۰ وات در PA

۱۶. Output Filter؛ پالایش سیگنال پس از Power Amplifier

۱۷. Directional Coupler؛ نمونه‌برداری کنترل‌شده از توان RF

۱۸. RF Detector؛ تبدیل اطلاعات RF به داده قابل اندازه‌گیری

۱۹. VSWR؛ یکی از حیاتی‌ترین پارامترهای خروجی

۲۰. چرا VSWR بالا برای دستگاه ۲۰ وات خطرناک‌تر است؟

۲۱. VSWR Protection چگونه عمل می‌کند؟

۲۲. Return Loss؛ زبان دقیق‌تر برای توصیف بازتاب

۲۳. Service Antenna؛ آخرین نقطه زنجیره RF

۲۴. یک نکته مهم: دستگاه فقط یک «زنجیره تقویت» نیست

۲۵. منبع تغذیه (Power Supply) در تقویت‌کننده‌های ۱۰ و ۲۰ وات

۲۶. چرا Power Supply در دستگاه ۲۰ وات حساس‌تر است؟

۲۷. DC Decoupling؛ جلوگیری از انتقال نویز بین طبقات

۲۸. Thermal Management؛ چرا PA به هیت‌سینک نیاز دارد؟

۲۹. Thermal Runaway؛ یک خطر مهم در طراحی PA

۳۰. فن یا هیت‌سینک بزرگ؛ کدام بهتر است؟

Passive Cooling

Active Cooling

۳۱. Temperature Monitoring؛ سنجش دمای PA

۳۲. تفاوت حرارتی ۱۰ وات و ۲۰ وات

۳۳. محیط معدن؛ جایی که Thermal Design اهمیت بیشتری پیدا می‌کند

۳۴. Power Supply و Thermal Management به هم وابسته‌اند

۳۵. Enclosure؛ بدنه فقط یک قاب مکانیکی نیست

۳۶. Duplexer در تقویت‌کننده تک‌باند ۱۰ و ۲۰ وات

۳۷. ساختار فرکانسی Duplexer

۳۸. چرا Duplexer در Repeater ضروری است؟

۳۹. Duplexer با Isolation آنتن‌ها یکی نیست

۴۰. Insertion Loss در Duplexer

۴۱. Return Loss و Matching در Duplexer

۴۲. Duplexer در مسیر Downlink

۴۳. Duplexer در مسیر Uplink

Downlink Chain

Uplink Chain

۴۴. پس تک‌باند بودن دقیقاً یعنی چه؟

۴۵. Duplexer در مقابل Diplexer

Duplexer

UL↔DLUL \leftrightarrow DL

Diplexer

900MHz+1800MHz900MHz + 1800MHz

۴۶. یک نکته مهم درباره دستگاه‌های ۱۰ و ۲۰ وات

Pout=40dBmP_{out}=40dBm

Pout≈43dBmP_{out}\approx43dBm

۴۷. جمع‌بندی نقش Duplexer

۴۸. Isolation و پایداری RF؛ چرا یک Repeater ممکن است دچار Oscillation شود؟

۴۸.۱. مفهوم Feedback در Repeater

۴۸.۲. Oscillation چیست؟

$Pout=Pin−AP_{out}=P_{in}-A$

$Pin=−20dBmP_{in}=-20dBm$

$Pout=−30dBmP_{out}=-30dBm$

$Pin=−80dBmP_{in}=-80dBm$

$Pin=−55dBmP_{in}=-55dBm$

$UL↔DLUL \leftrightarrow DL$

$900MHz+1800MHz900MHz + 1800MHz$

$Pout=40dBmP_{out}=40dBm$

$Pout≈43dBmP_{out}\approx43dBm$
